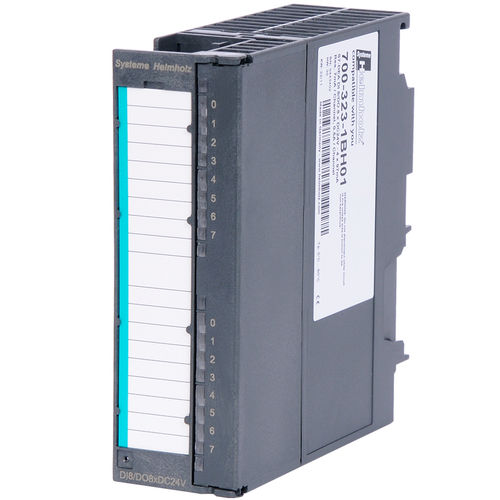

Digitales EA Modul 700-323-1BH01

CAN8 Digitaleingänge8 Digitalausgänge

Digitale Mixmodule für die 300er Serie Allgemeine Informationen Bestellnummer700-323-1BH01 Abmessungen (TxBxH)116 x 40 x 125 mm Gewichtca. 220g Eigenschaften Anzahl der Eingänge8 Anzahl der Ausgänge8 Nennwert0.5 A KurzschlussschutzElektronisch Begrenzung der induktiven Abschaltspannung-48 V Frontstecker20-polig Eingänge für Signal "0"-3 ... +5 V für Signal "1"+13 ... +30 V NennwertDC 24 V Eingangsstrom für Signal „1“typ. 7 mA Verzögerungszeit1,2 ... 4,8 ms Anschluss von 2-Draht-InitiatorJa zulässiger Ruhestrom für Signal „0"1,5 mA Leitungslänge Ungeschirmt600 m Geschirmt1000 m Potentialtrennung zum RückwandbusJa (Optokoppler) in Gruppen zu8 Versorgungsspannung UP, US NennwertDC 24 V Welligkeit USSmax. 3.6 V Zulässiger Bereich (mit Welligkeit)+20 … +30 V Wert bei t < 10 msmax. 50 V Stromaufnahme Intern (Rückwandbus)typ. 55 mA Extern (aus +24 V/L+)max. 60 mA Verlustleistung (Nennbetrieb)typ. 3.5 W Umgebungsbedingungen Umgebungstemperatur0 °C … +60 °C Transport- und Lagertemperatur-25 °C … +75 °C Verschmutzungsgrad2 SchutzartIP20 ZulassungenCE
