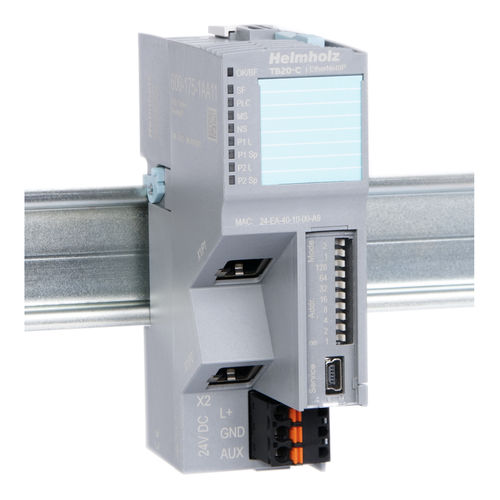

Elektronischer Koppler 600-175-1AA11

EthernetBusE/A

Der EtherNet/IP-Buskoppler ermöglicht den Zugriff auf die Daten der Peripheriemodule über das EtherNet/IP-Protokoll. Der EtherNet/IP-Buskoppler ermöglicht den Zugriff auf die Daten der Peripheriemodule über das EtherNet/IP-Protokoll. Insgesamt können an den Buskoppler bis zu 64 beliebige Module angereiht werden. Der EtherNet/IP-Buskoppler hat einen integrierten 2-Port-Switch, somit ist der Aufbau sowohl einer Stern- als auch einer Linientopologie möglich. Mit dem großen E/A-Abbild von bis zu 1 kByte können auch umfangreiche und komplexe Anlagen realisiert werden. Die Konfiguration des Systemaufbaus und die Parametrierung der Module kann mit der TB20-ToolBox einfach erstellt und in den Koppler übertragen werden. Zum Start werden immer ein Buskoppler und mindestens ein Peripheriemodul benötigt. Der Buskoppler unterstützt Hot-Swap für den Tausch von Modulen im Betrieb. Austausch von Modulen im laufenden Betrieb (Hot-Swap) Spannungsversorgung DC 24 V Netzteil zur Versorgung der Peripheriemodule integriert (2,5 A) Einspeisung der E/A-Spannungsversorgung (DC 24 V) Simulationsbetrieb über TB20-ToolBox für Inbetriebnahme des I/O-Systems ohne übergeordnete Steuerung zum Testen der Funktionalität (I/O-Check) Zurücksetzen auf Werkseinstellungen über verborgenen Schalter (Factory Reset) Unterstützung von Unicast und Multicast 511 Bytes Input-Assembly-Daten, 511 Bytes Output-Assembly-Daten Einfacher Zugriff auf Assembly-Größen und die Struktur des Speicherabbilds innerhalb der Assemblies über die TB20-ToolBox Implizites Messaging (Transport Class 1) Explizites Messaging (Transport Class 3) TCP Watchdog
