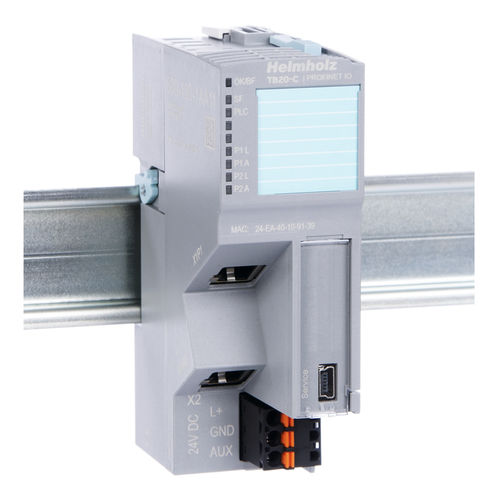

Elektronischer Koppler 600-180-1AA11

PROFINETBusE/A

Der PROFINET-Buskoppler verbindet den PROFINET-Bus mit den Peripheriemodulen. Insgesamt können an den Buskoppler bis zu 63 beliebige Module angereiht werden. Der Buskoppler unterstützt Hot-Swap für den Tausch von Modulen im Betrieb. Er erkennt die angeschlossenen Peripheriemodule und ordnet jedes Modul den Ein-/Ausgängen des Prozessabbildes zu. Zum Start werden immer ein Buskoppler und mindestens ein Peripheriemodul benötigt. Austausch von Modulen im laufenden Betrieb (Hot-Swap) Spannungsversorgung DC 24 V Netzteil zur Versorgung der Peripheriemodule integriert (2,5 A) Einspeisung der E/A-Spannungsversorgung (DC 24 V) USB-Device Schnittstelle für Online-Diagnose, Parametrierung, Inbetriebnahme und Firmwareupdate mit „TB20-ToolBox“ Simulationsbetrieb über TB20-ToolBox für Inbetriebnahme des I/O-Systems ohne übergeordnete Steuerung zum Testen der Funktionalität (I/O-Check) Zurücksetzen auf Werkseinstellungen über verborgenen Schalter (Factory Reset) 2-Port-Switch integriert Übertragungsrate 100 Mbit/s Vollduplex 340 Byte E/A-Daten Bis zu 63 Peripherie-Module Conformance Class C Medienredundanz (MRP) Automatische Adressierung/Gerätetausch im Betrieb (LLDP, DCP) Topologieerkennung I&M Daten Diagnosealarme, Prozessalarme, Ziehen-/Steckenalarme Integration über GSDML-Datei 7 LEDs, davon eine zweifarbig
