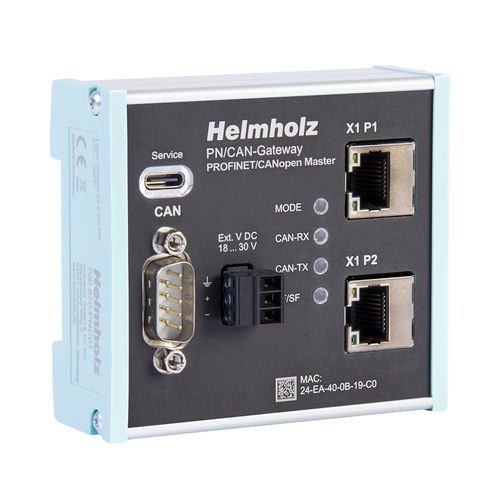

Gateway für Kommunikation 700-670-PNC01

IndustrieMedienUSB

Das PN/CAN-Gateway CANopen stellt einen vollwertigen CANopen Master dar. Als Master unterstützt das Gateway Netzmanagement, SYNC-Telegramme, Nodeguarding/Heartbeat zur Überwachung der Teilnehmer und LSS-Dienste. Pro CANopen Slave sind bis zu 16 PDOs konfigurierbar. Ebenso ist die Parametrierung der CANopen-Teilnehmer über SDO-Telegramme und die Verwaltung von Emergency-Nachrichten möglich. Am PROFINET-Netzwerk ist das PN/CAN-Gateway ein PROFINET I/O-Device und unterstützt Übertragungsraten bis 100 Mbit Vollduplex, am CAN-Bus wird bis zu 1 Mbit/s unterstützt. Die I/O Daten der CAN-Teilnehmer werden transparent und frei konfigurierbar in das PROFINET-Netzwerk eingeblendet und können so in der SPS direkt verarbeitet werden. Das PN/CAN-Gateway wird mit einer GSDML-Datei in den Hardwarekonfigurator eingebunden und kann dort vollständig konfiguriert werden. Weitere Software-Tools zur Parametrierung, oder Hantierungsbausteine zur Programmierung, sind nicht notwendig, was den Einsatz des Gateways unkompliziert macht. Die Features MRP (Medienredundanz) sowie umfangreiche Diagnosefunktionen und eine Schnittstelle zur Online-Diagnose runden die Leistungsmerkmale des PN/CAN-Gateways ab. Bis zu 126 CANopen-Slaves mit bis zu 16 TPDOs / 16 RPDOs Bis zu 1420 Bytes Eingangs- und 1420 Bytes Ausgangsdaten auf PROFINET Bis zu 1 Mbit/s CAN-Bitrate Heartbeat, Nodeguarding, SYNC Medienredundanz (MRP-Client) Konfiguration über GSDML-Datei Keine Hantierungsbausteine oder Parametriersoftware notwendig
