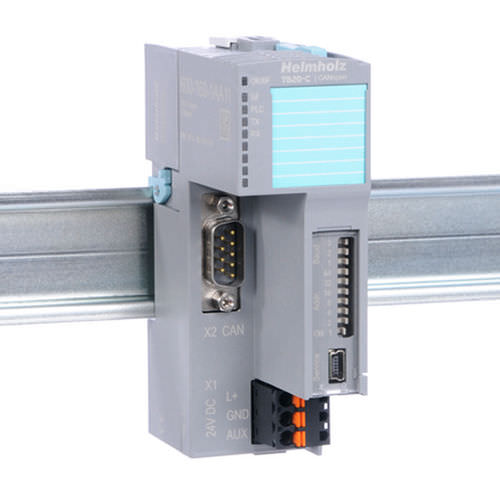

Elektronischer Koppler 600-160-1AA11

CANopen-BusE/Adigital

Der CANopen-Buskoppler verbindet den CAN-Bus mit den Peripheriemodulen. Er unterstützt das CANopen-Protokoll nach DS301 und verwendet für die digitalen und analogen I/O-Module das Profil DSP401. Insgesamt können an den Buskoppler bis zu 64 beliebige Module angereiht werden. Auf alle E/A-Werte, Parameter und Diagnosen kann über SDOs frei zugegriffen werden. Der Buskoppler kann bis zu 192 Bytes E/A-Daten über das PDO-Protokoll verwalten. Zum Start werden immer ein Buskoppler und mindestens ein Peripheriemodul benötigt. Der Buskoppler unterstützt Hot-Swap für den Tausch von Modulen im Betrieb. Austausch von Modulen im laufenden Betrieb (Hot-Swap) Spannungsversorgung DC 24 V Netzteil zur Versorgung der Peripheriemodule integriert (2,5 A) Einspeisung der E/A-Spannungsversorgung (DC 24 V) Simulationsbetrieb über TB20-ToolBox für Inbetriebnahme des I/O-Systems ohne übergeordnete Steuerung zum Testen der Funktionalität (I/O-Check) Zurücksetzen auf Werkseinstellungen über verborgenen Schalter (Factory Reset) CANopen® Protokoll nach DSP301 und DS401 Übertragungsraten von 50 KBit/s bis 1 MBit/s 24 TPDOs/24 RPDOs 1 SDO-Server Producer Heartbeat 2x Consumer Heartbeat Nodeguarding SYNC-Objekt Parametrierung speicherbar Bis zu 64 Peripherie-Module
