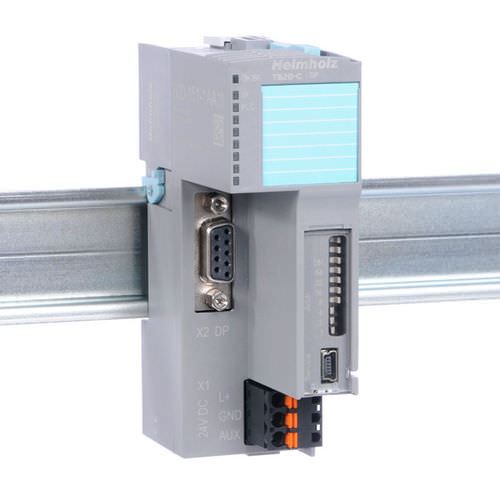

Elektronischer Koppler 600-151-1AA11

PROFIBUS-DP-BusE/A

Der PROFIBUS-DP-Buskoppler verbindet den PROFIBUS mit den Peripheriemodulen. Er unterstützt die Protokolle DP-V0 und DP-V1. Insgesamt können an den Buskoppler bis zu 64 beliebige Module angereiht werden. Er erkennt die angeschlossenen Peripheriemodule und ordnet jedes Modul den Ein-/Ausgängen des Prozessabbildes zu. Zum Start werden immer ein Buskoppler und mindestens ein Peripheriemodul benötigt. Der Buskoppler unterstützt Hot-Swap für den Tausch von Modulen im Betrieb. Bit Packing: Ab Firmware Version 1.20 können die Zustände von 2 Bit und 4 Bit I/O-Modulen in Bytes zusammen gepackt werden. Somit kann das Prozessabbild optimal ausgenutzt werden. Austausch von Modulen im laufenden Betrieb (Hot-Swap) Spannungsversorgung DC 24 V Netzteil zur Versorgung der Peripheriemodule integriert (2,5 A) Einspeisung der E/A-Spannungsversorgung (DC 24 V) USB-Device Schnittstelle für Online-Diagnose, Parametrierung, Inbetriebnahme und Firmwareupdate mit „TB20-ToolBox“ Simulationsbetrieb über TB20-ToolBox für Inbetriebnahme des I/O-Systems ohne übergeordnete Steuerung zum Testen der Funktionalität (I/O-Check) Zurücksetzen auf Werkseinstellungen über verborgenen Schalter (Factory Reset) Bis zu 64 Peripherie-Module Bis zu 244 Byte Eingangs- und 244 Byte Ausgangs-Daten Eine Master Klasse 1 Verbindung mit 240 Byte Nutzdaten Bis zu 3 Master Klasse 2 Verbindungen mit 240 Byte Nutzdaten als DP-V1 Slave Bit Packing für 2-Bit- und 4-Bit-Module I&M Daten 3 LEDs, davon eine zweifarbig
