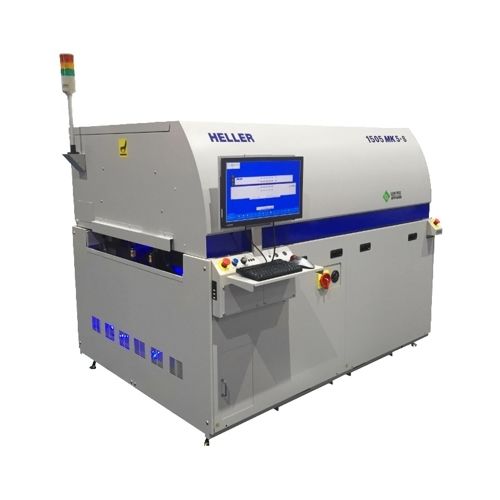

Reflow-Lötofen MK5 1505

InlineTischgerät

Reflow-Ofen -MK5 1505 Der MK5-Reflow-Ofen ist der weltweit beste SMT-Konvektions-Reflow-Ofen für Anwendungen mit hohem Durchsatz Mit seinen Eigenschaften steigert dieser 5-Zonen-Reflow-Ofen die Produktivität, verbessert die Qualität und reduziert die Kosten: Geringe Stellfläche - die Gesamtlänge (200 cm) dieses Reflow-Ofens ist ähnlich groß wie bei Tisch-Reflow-Maschinen, aber er ist IN-LINE für maximalen Durchsatz! 5 beheizte Zonen - Ermöglicht eine präzisere Profildefinition als bei Labormaschinen. Profile können für minimale Reflow-Flüssigkeitszeit geformt werden. Vollkonvektionsheizung oben und unten - sorgt für die niedrigste Temperatur auf Ihrer Leiterplatte. 20 Zoll maximale Leiterplattenbreite - der Reflow-Ofen Modell 1505 kann die größten Leiterplatten aller Systeme seiner Klasse verarbeiten. Der Reflow-Ofen 1505 kann Profile erzeugen, die mit größeren Massen vergleichbar sind. Vorteile dieses Reflow-Ofensystems Reflow-Ofen Spezifikationen: Abmessungen: 200 x 137 x 160 cm Anzahl der Heizzonen: 5 Oben, 5 Unten Anzahl der Kühlzonen: 1 Beheizte Länge: 132 cm Min/Max Plattenbreite: 50-610 mm Maximale Fördergeschwindigkeit: 188 cm/min Temperaturbereich: 60-350 °C Genauigkeit des Temperaturreglers: ±0,1 °C Typische Leistungsaufnahmen: 7 - 14 kW Verbesserte Heizelemente mit niedriger Bauhöhe Verbesserte Durchlauferhitzer-Module mit 40 % größeren Impellern bedecken die Leiterplatte mit Wärme für niedrigste Delta-Ts auf den schwierigsten Leiterplatten! Zusätzlich eliminiert das Uniform Gas Management System den Nettofluss, was zu einer Reduzierung des Stickstoffverbrauchs von bis zu 40% führt! Neues Oberteil mit niedriger Höhe Die neue, niedrige Oberschale dieses Reflow-Ofens bietet dem Bediener einen wesentlich einfacheren Zugang. Alle Schalen haben eine doppelte Isolierung, um bis zu 10-15% Energieverluste zu sparen.
