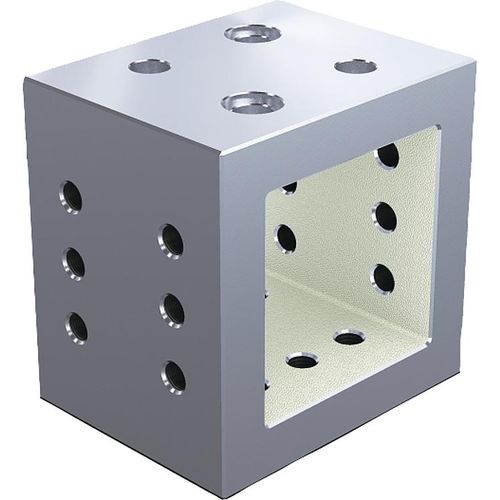

Mechanisches Spannsystem K0809 seriesmodular
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mechanisch
- Weitere Eigenschaften
- modular
Beschreibung
Werkstoff:
GJL 300.
Ausführung:
Auflage- und Aufspannflächen geschliffen.
Hinweis:
Rasterabstand 50 ±0,02 mm.
Konsolen werden zum Aufbau von modularen Vorrichtungen eingesetzt. Sie können auf Rastersystemen genau positioniert und befestigt werden. Damit kann die Position der Rasterbohrungen auf der höheren Aufspannfläche fortgesetzt werden.
Konsolen dienen auch als Grundkörper zum Spannen von kleineren Werkstücken.
Konsolen der Systemgröße M12 werden über Passschrauben K0815.112065 befestigt. Konsolen der Systemgröße M16 werden über Passschrauben K0815.116065 befestigt.
Schutzstopfen zum Verschließen der Rasterbohrungen müssen separat bestellt werden.
Zeichnungshinweis:
1) Gewindebohrung
2) Bohrung für Passschraube
3) Durchgangsbohrung für Zylinderschraube DIN 912
