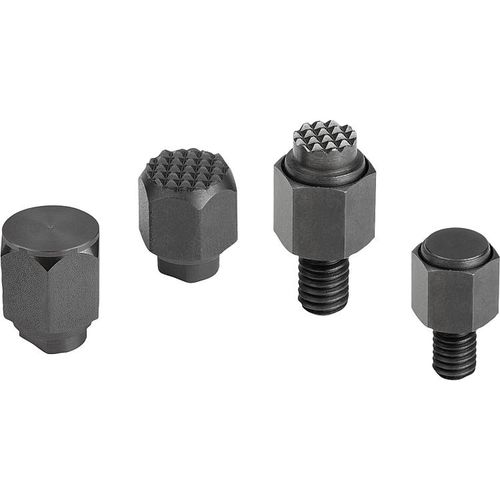

Tampon K1164 series

Werkstoff: Form C und F: Kugel Stahl, Kugelpfanne Vergütungsstahl. Form G und J: Kugel Vergütungsstahl, Kugelpfanne Stahl. Ausführung: Form C und F: Kugel gehärtet und brüniert, Kugelpfanne phosphatiert. Form G und J: Kugel phosphatiert, Kugelpfanne gehärtet und brüniert. Hinweis: Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau. Die Auflagefläche positioniert sich nach Kraftentlastung wieder in die Ausgangsposition. Kugel gegen Verdrehen gesichert. Zeichnungshinweis: Form C: mit Außengewinde, Kugel abgeflacht, plan Form F: mit Außengewinde, Kugel abgeflacht, mit Riffelung Form G: mit Passungsaufnahme, Kugel abgeflacht, plan Form J: mit Passungsaufnahme, Kugel abgeflacht, mit Riffelung
