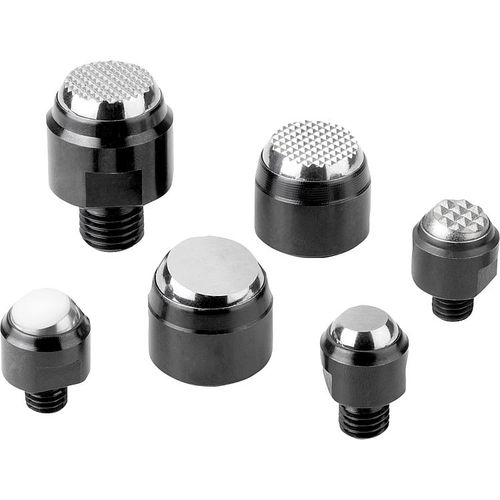

Gewinde-Tampon K0282 series

Werkstoff: Körper Vergütungsstahl, Kugel Wälzlagerstahl 1.2067. Form D: Kugel mit Einsatz aus POM. Form H: Kugel mit Einsatz aus POM. Form K: Kugel mit Einsatz aus Hartmetall. Form M: Kugel Hartmetall. Ausführung: Körper vergütet und phosphatiert. Kugel gehärtet. Form M Kugel vernickelt. Hinweis: Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau. Kugel gegen Verdrehen gesichert. * Gilt nur, wenn die Mindest-Bohrungstiefe eingehalten ist. Zeichnungshinweis: Form C: mit Außengewinde, Kugel abgeflacht, plan Form D: mit Außengewinde, Kugel abgeflacht, mit Einsatz aus POM Form F: mit Außengewinde, Kugel abgeflacht, mit Riffelung Form M: mit Außengewinde, Kugel abgeflacht, mit Einsatz aus Hartmetall Form G: mit Passungsaufnahme, Kugel abgeflacht, plan Form H: mit Passungsaufnahme, Kugel abgeflacht, Einsatz aus POM Form J: mit Passungsaufnahme, Kugel abgeflacht, mit Riffelung Form K: mit Passungsaufnahme, Kugel abgeflacht, mit Einsatz aus Hartmetall
