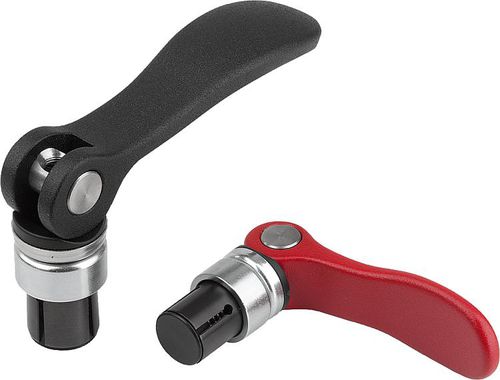

Federzwinge K1500 series

Produktbeschreibung: Mit dem patentierten Spannsystem werden zwei Bauteile werkzeuglos über Formschluss positioniert und dann über Kraftschluss miteinander verspannt. Der Spannbereich bzw. die Haltekraft ist einstellbar. Werkstoff: Griffhebel aus Aluminiumguss EN AC-46200. Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt. Achsbolzen Edelstahl. Zuganker, Scheibe, Spanndorn, Tellerfeder aus Stahl. Ausführung: Griffhebel pulverbeschichtet schwarz Feinstruktur oder rot RAL 3003 Feinstruktur. Druckscheibe schwarz. Scheibe blau passiviert. Zuganker und Spanndorn brüniert. Hinweis: Die Haltekraft kann am Zuganker mittels Schraubendreher individuell eingestellt werden. Als Voreinstellung wird empfohlen, dass der Exzenterhebel senkrecht steht, wenn der Spanndorn in der Bohrung anliegt. Die Funktion des Spannsystems wurde in Bohrungen mit Toleranz H7 erprobt. Alle Werte zur Haltekraft sind Richtwerte und ohne Sicherheitsfaktor angegeben. Die Eignung für den jeweiligen Einsatzfall muss durch den Anwender geprüft werden.
