Werkstoff:
Griffhebel Edelstahl 1.4308.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen, Scheibe und Stiftschraube Edelstahl 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert oder gestrahlt.
Druckscheibe schwarz.
Achsbolzen, Scheibe und Stiftschraube blank.
Hinweis:

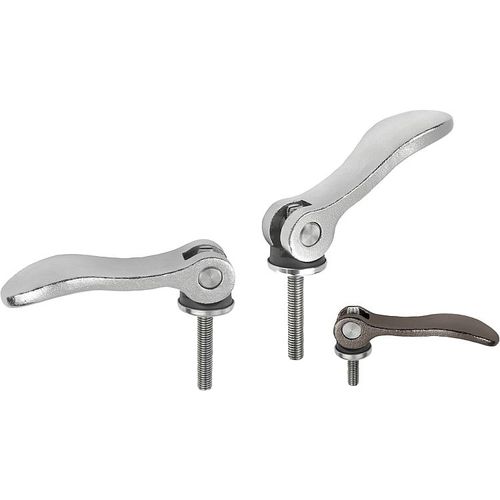

Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).
Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
