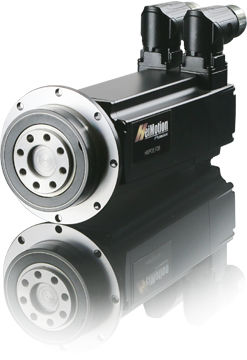

AC-Servogetriebemotor F series

Planetenkoaxialflanschmontiert

Die Servomotoren-Baureihen HeiMotion Premium und Dynamic können durch Planetengetriebe im Direktanbau von 40 mm bis 130 mm ergänzt werden. Die modularen Motor-Getriebe-Kombinationen erfüllen spezielle Anforderungen wie z. B. hohe Radiallasten oder verschiedene Befestigungsarten an der Maschine. Planetengetriebemotor Die Heidrive Servomotoren können mit diversen kompakten Planetengetrieben im Direktanbau von 40mm bis 130mm kombiniert werden. Über die Standardkombinationen hinaus können auch unterschiedliche Motor- und Getriebebaugrößen kombiniert werden. Direktanbau für Servomotoren Bei den Konstruktionsanforderungen für den Planetengetriebemotor standen vor allem die Baulängenreduzierung und die Geräuscharmut im Vordergrund. Durch den Wegfall der Klemmenkupplung und der deutlich genaueren Anbindung des Sonnenrades konnten Geräuschreduzierungen bis zu 6 dB erreicht werden. Das einstufige Getriebe ist in den Übersetzungen von 1 bis 10 erhältlich, die zweistufige Ausführung ist in den Übersetzungen 9 bis 64 verfügbar. Weitere Vorteile der Planetengetriebe im Direktanbau sind ein geringes Massenträgheitsmoment und ein geringes Gewicht. Die Eigenschaften der Planetengetriebe im Überblick: • geringes Verdrehspiel • hohe Abtriebsdrehmomente • hoher Wirkungsgrad (bis zu 96 %) • geringes Geräusch • höchste Qualitätsansprüche • beliebige Einbaulage • Lebensdauerschmierung • Laufrichtung gleichsinnig • Durch den modularen Aufbau sind weitere Optionen auf Anfrage möglich Vorteile der HMPG/HMDG Motor-Getriebe Kombination: • kompakte Baulänge • geringes Massenträgheitsmoment • geringes Gewicht • geräuscharm • hoher Wirkungsgrad
