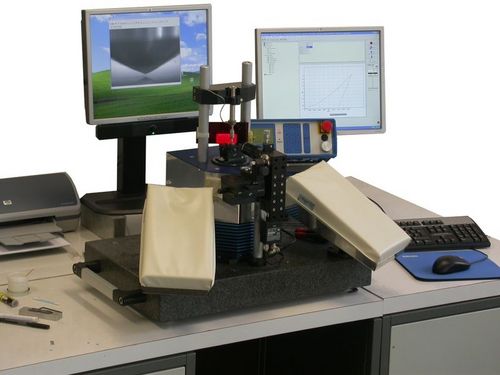

Multiparameter-Prüfmaschine Inspekt mikro

ZugBiegenDruck

Universalprüfmaschine inspekt micro LC100N Statisch-dynamische Materialprüfmaschinen bis 100N Mit der Entwicklung der Materialprüfmaschine inspekt micro LC 100N erweitert die Hegewald & Peschke Meß- und Prüftechnik GmbH ihr Angebotsspektrum im Bereich der statischen und dynamischen Bauteilprüfung für den Mikrobereich. Die inspekt micro ist ergonomisch gestaltet, um so die Arbeit mit Mikroproben und -bauteilen zu erleichtern. Zudem ermöglicht das umfangreiche Zubehörsortiment: • - Bauteiltests • - registrierende Härteprüfung • - Schertests an Lötverbindungen auf SMD-Boards • - Zugversuche an Bonddrahtverbindungen • - die Verformungsmessung an der Stirnseite der Chevron-Probe Die Universalprüfmaschine inspekt micro arbeitet mit Prüfkräften von bis zu 100N bei Frequenzen von bis zu 10Hz. Die Prüfungen werden dabei über ein Videosystem aufgezeichnet und den mechanischen Werten zeitsynchron zugeordnet. Die Dehnungsmessung erfolgt berührungslos über ein optisches Extensometer. Für die Steuerung und Auswertung der einzelnen Versuche ist die Prüfmaschinensoftware LabMaster zuständig. Dank der Datenerfassungsrate von bis zu 1kHz werden die Ein- und Ausgangssignale mit integriertem Videobild synchron aufgezeichnet. Darüberhinaus vereinfacht eine grafische Darstellung die Auswertung und Weiterverarbeitung von Kraft-/Wegmesswerten als Einzel-, Serien- oder Mittelwertskurven.
