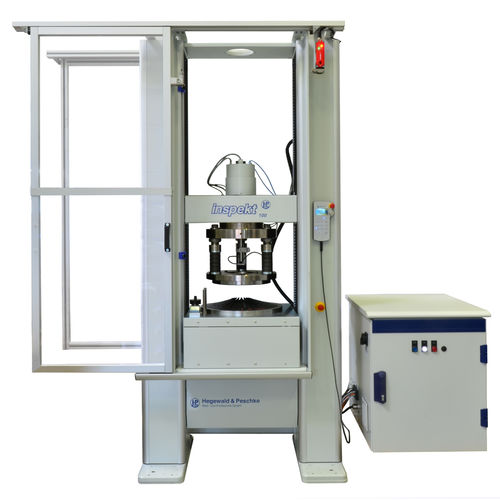

Universal-Prüfmaschine Inspekt 100 kN

Druckcomputergesteuertfür Federn

Universalprüfmaschine Inspekt 100kN Prüfung von Tellerfedern für die Automobilindustrie Bei dieser Anwendung wird die Universalprüfmaschine Inspekt 100kN als Tellerfederprüfmaschine eingesetzt. Dazu wird sie mit einer passenden Prüfvorrichtung für Tellerfedern ausgestattet. Diese Prüfvorrichtung für Kupplungsfedern verfügt über eine Kraftmessung und ein Federweg-Messsystem mit einer maximalen Prüfkraft von 100kN. Die Durchführung des Versuchs und Auswertung der Ergebnisse erfolgt mit der Materialprüfsoftware LabMaster. Verschiedene Prüfmöglichkeiten: 1. Überprüfung des Betätigungsweges der Tellerfeder: • Messung der Kraft und des Federweges • Produktionsbegleitende, zerstörungsfreie Prüfung stichprobenartig im Rahmen der Qualitätssicherung 2. Überprüfung der Gleichmäßigkeit der Biegung der Federzungen durch Abtasten mit Messsonde Prüfbare Federabmessungen: • Außendurchmesser: 270 bis 440mm • Innendurchmesser: 50 bis 150mm. Die Prüfvorrichtung besteht aus: • 3 Kraftmesszellen unterhalb der Werkzeugaufnahme, • obere Druckringaufnahme mit Blockabsicherung • unterer Messplattform mit Kraftmessung und einstellbarer Aufnahme für Wegmesssonden.
