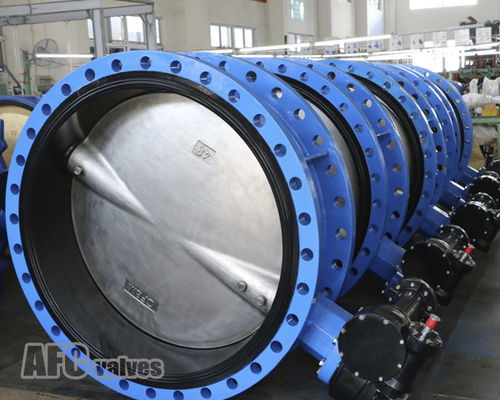

Absperrklappe

manuellIsolationfür Chemikalien

Konzentrische Absperrklappe mit Flansch Die konzentrischen Flanschabsperrklappen sind so konstruiert, dass sie eine Abdichtung gegen bidirektionale Druckdifferenz aufrechterhalten, um Rückfluss in Systemen zu verhindern, die für unidirektionalen Durchfluss ausgelegt sind. Erreicht wird dies durch eine eng anliegende Dichtung, d.h. Dichtung, 0o-Ring, präzisionsbearbeitet, und eine flache Ventilstirnfläche auf der stromaufwärts und stromabwärts gelegenen Seite des Ventils, Ventile haben Gewindeeinsätze auf beiden Seiten des Ventilkörpers. Dadurch können sie mit zwei Sätzen von Schrauben und ohne Muttern in ein System eingebaut werden. Das Ventil wird zwischen zwei Flanschen installiert, wobei für jeden Flansch ein separater Satz Schrauben verwendet wird. Dieser Aufbau ermöglicht es, beide Seiten des Rohrleitungssystems zu trennen, ohne die andere Seite zu stören. Merkmale - ISO5211-Direktmontageplatte für einfache Automatisierung - Isolationshöhe nach Pflanzenvorschrift - Schmutzabstreifer verhindert das Eindringen von Feuchtigkeit in den Wellenbereich - Drei PTFE-imprägnierte Lager aus SS316L sind für die präzise Ausrichtung der Scheibenwelle vorgesehen - 3-Lagen-Dichtungssystem gewährleistet Umweltschutz - PTFE-Sitz und Gummisitzausführung austauschbar - PTFE-Auskleidung für chemisch toxische und hochkorrosive Medien, Gummiauskleidung für verschiedene Industrieanwendungen - Die silikonkautschukunterstützte Rückseite hinter dem PTFE-Sitz macht die Abdichtung zwischen Auskleidung und Scheibe stabil und bietet einen großen Temperaturbereich - Einteilige Scheiben-Wellenkonstruktion reduziert das Ventildrehmoment und erhöht den Kv - PTFE- oder gummiausgekleidete Scheibenkonstruktion vermeidet hohe Kosten durch teures Metall bei korrosiven Anwendungen
