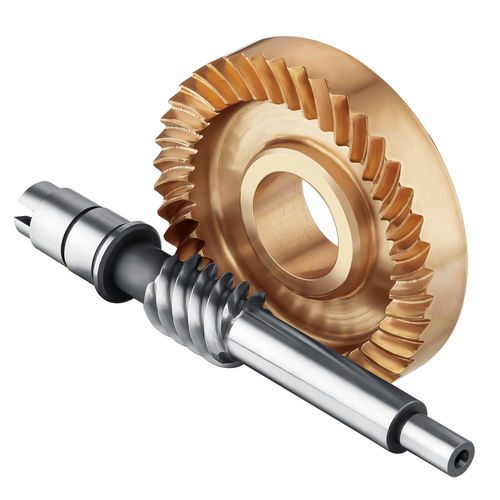

Schneckenradsatz

SpiroidFlanschPOM

Spiroid-Zahnradpaare Das Spiroid-Zahnradpaar wird auf sich nicht schneidenden, nicht parallelen Achsen betrieben. Es handelt sich um ein konisches Ritzel, das in gewisser Weise einer Schnecke ähnelt. Das Spiroid-Zahnrad ist ein Kronenrad mit Zähnen, die in Längsrichtung gekrümmt sind; der Zahn ist wie ein Schrägwinkel, jedoch keine echte Schrägspirale. Die Abbildung zeigt die schematische Beziehung auf den Spiroidradpaaren zu zylindrischen Schneckenrädern, Hypoidrädern und Kegelrädern. Im Allgemeinen ist der Wellenwinkel ∑=90°. Die entsprechende Einbaulage von Spiroid-Ritzel und Spiroid-Zahnrad ist: die linke Hand des Spiroid-Ritzels gilt nach unten versetzt und die linke Hand des Spiroid-Ritzels gilt nach oben versetzt Die Spiroid-Zahnradpaare haben die Schrägverzahnungstypen und die Spiroid-Typen. Das Helikon ist im Wesentlichen ein Spiroid-Ritzel ohne Konus. Das Spiroid-Zahnrad ist im Wesentlichen ein Spiroid-Ritzel mit Konus. Produktmerkmale - Spiel einstellbar, Spielfreiheit kann erreicht werden - Mehr Zähne im Zahneingriff - Höhere Tragfähigkeit - Überlegene Stoßfestigkeit - Korrekte Kontaktlinie, die zur Bildung von Schmierölfilmen zwischen den Konjugaten beiträgt zahnoberflächen. - Größerer induzierter Krümmungsradius - Bessere Vermaschungsleistung - Höhere Übertragungseffizienz - Läuft reibungslos - Geräuscharm Bewerbung - Luft- und Raumfahrt - Nationale Verteidigung - Medizinische Instrumente - Robotergelenke - Indexierungsvorrichtung für Werkzeuge - Antrieb präziser Apparate und Instrumente - Radar-Antennen - Landwirtschaftliche Maschinen - Maschinen zum Heben - Verpackungsmaschinen - Elektrorollstühle - Roller - Druckerhöhungspumpe für Kraftfahrzeuge - Automobil-Pedale - Elektrische Fenster und Türen - Nahrungsmittelmaschinen - Elektrische Werkzeuge
