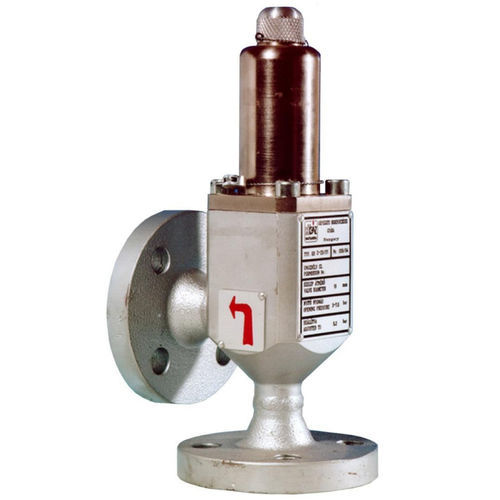

Sicherheitsabblaseventile des Typs KBD bzw. KBE sind Sicherheitseinrichtungen zur Verwendung in
Gasdruckregelanlagen. Sie schützen an der Ausgangsseite der Regelstationen die Instrumente,
Armaturen und sonstigen Einrichtungen gegen Überdruck.
Die Sicherheitsabblaseventile sind zum Abblasen von Erdgas, Flüssiggas, Luft und allen nicht korrosiven Gasen geeignet. Sie werden werksseitig voreingestellt und plombiert geliefert.
Sicherheitsabblaseventile des Typs KBD bzw. KBE gibt es in zwei Ausführungsvarianten:
Ausführung KBD: direkt wirkend, federbelastet
Ausführung KBE: über Membrane gesteuert
Technische Daten
Öffnungsdruck: Typ KBE 0,03 ÷ 1,0 bar
Typ KBD 0,65 ÷ 16 bar
Schließdruck: max. 10% unter
Öffnungsdruck
Mediumstemperatur: 0 ÷ 30°C
Umgebungstemperatur: -20 ÷ +60°C
Einbaulage: senkrecht
Anschlüsse: Flansche nach DIN 2635
ANSI-Flansche auf Anfrage
Werkstoffe
Innenteile: Stahl mit Korrosionsschutz
bzw. rostfreier Stahl
Membrane: ESFB
