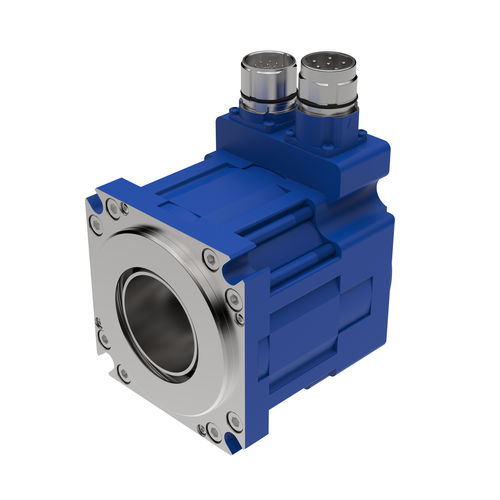

AC-Servomotor ICM 09N

400 V230 VIP65

Die Technologie mit integrierter Kupplung ermöglicht einen noch kompakteren Einbau von Servomotoren. Die Kupplung befindet sich im Inneren der Rotorwelle, was den Einbau äußerst kompakt macht. • Eine leistungsstärkere Version unseres meistverkauften ICM-Motor, ICM 09N, mit einer Nenndrehzahl von 3000 U/min, einem Nenndrehmoment von 3.6 Nm und einer Länge von 87,3 mm. • Das Gewicht beträgt nur 3,0 kg. • Resolver, Hiperface- und EnDat-Protokoll und eine Reihe von antriebskompatiblen Pinbelegungen. • Die Motoren werden mit oder ohne Bremse angeboten. • Sowohl die Schutzart IP 65 als auch die Schutzart IP 67 werden angeboten. • Weitere Informationen finden Sie im Datenblatt des ICM 09N. ICM 09N Product Data: • Rated speed [rpm]: 3000 • Low-speed torque [Nm]: 5.2 • Rated torque [Nm]: 3.6 • Peak torque [Nm]: 16.4 • Rated current [A]: 3.8 • Length* [mm]: 87.3 • Flange size [mm]: 92 • Mass** [kg]: 3.0 • Inertia [kgcm^2]: 5.5 * Without Transducer and brake ** With resolver feedback system Kupplungen: Derzeit sind zwei Arten von Kupplungen erhältlich, die alle Metallbälge verwenden. Es gibt zwei Balglängen, die Unrundheiten von 0,2 bzw. 0,3 mm aufnehmen. Beide Längen haben eine Steifigkeit von ca. 9 kNm/rad. Das CBE-Modell verwendet eine Spreizwelle. Der Standarddurchmesser der Spreizwelle beträgt 16f7; andere Wellen auf Anfrage lieferbar. Das CBC-Modell verwendet eine einzelne Schraube zum Festklemmen um die Maschinenwelle. Es ist passend für Wellen von ø5 bis ø20 mm für ICM09 und bis zu ø25 für ICM14 geliefert werden.
