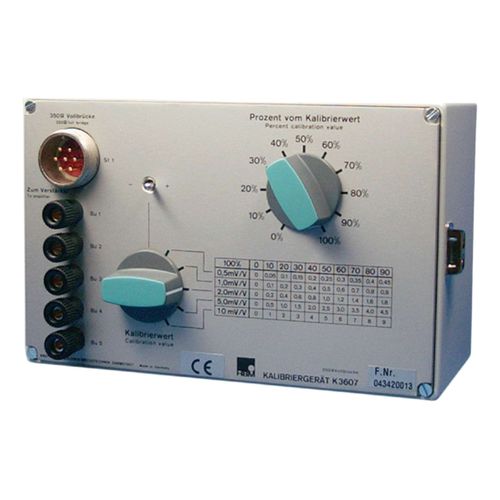

Signalkalibrator K3607

für Dehnungsmessstreifen-VerstärkerReferenzHochpräzision

Mit dem Kalibriergerät K3607 können Messverstärker bzw. Messketten kalibriert werden, ohne dass der zur Messkette gehörende DMS-Aufnehmer mit einer mechanischen Größe beaufschlagt wird. Dazu ist das Kalibriergerät mit einem hochgenauen Widerstandsnetzwerk in Sternschaltung ausgerüstet, welches zur Simulation von 350-Ω-DMS-Vollbrückenaufnehmern ausgelegt ist. Die extrem niedrigen Eigenkapazitäten und Eigeninduktivitäten der eingebauten Präzisions-Widerstände ermöglichen die Genauigkeitsklasse 0,025 des Kalibriergerätes. Bei Verwendung eines entsprechenden Messverstärkers kann das Kalibriergerät, zum Ausgleich ohmscher und kapazitiver Einflüsse langer Messkabel, in Sechsleiter-Schaltung betrieben werden.
