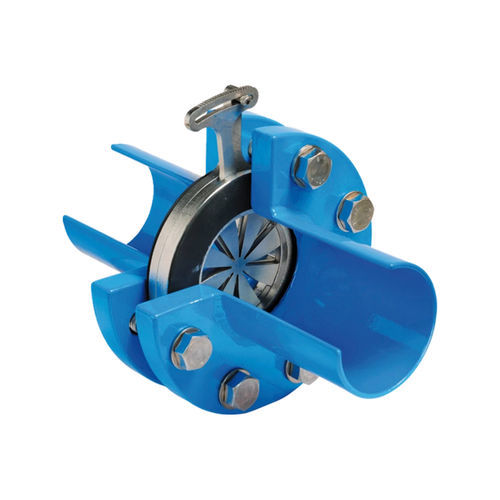

Steckblende 1090

Durchmesserbereich DN 40 - DN 200 Druckstufe PN 10 I PN 16 Die verstellbare Blende wird zur Einstellung von Durchflussmengen bei konstantem Druck eingesetzt. Soll die Durchflussmenge verändert werden, kann durch Verdrehen der Schieberplatte die Öffnungsfläche vergrößert bzw. verkleinert werden. Wird die Öffnungsfläche bei konstantem Druck vergrößert, steigt die Durchflussmenge über die Blende. Wird umgekehrt die Öffnungsfläche bei konstantem Druck verkleinert, sinkt die Durchflussmenge. Empfohlene Mess- und Beruhigungsstrecke vor und nach der Blende: 2-3x DN. Um ein einfacheres Verstellen der Blende zu ermöglichen, ist ein Verstellschlüssel erhältlich. (siehe Zubehör) (Die Blende ist nicht als Absperrarmatur einsetzbar (lässt sich nicht zu 100% schließen)!
