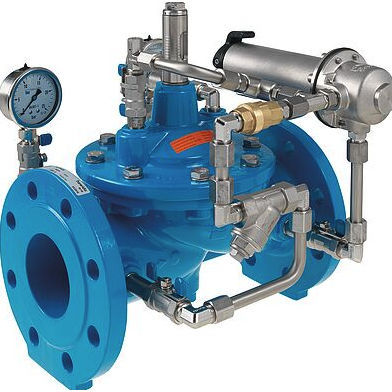

Membranventil 1500 serieshydraulisch gesteuertDruckminderungfür Wasser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Membran
- Betätigung
- hydraulisch gesteuert
- Funktion
- Druckminderung
- Medium
- für Wasser
- Korpus
- Flansch
- Anwendung
- Hochpräzision
- DN
Max: 300 mm
(11,811 in)Min: 40 mm
(1,575 in)- Druck
Max: 12 bar
(174 psi)Min: 1,5 bar
(21,8 psi)- Temperatur
40 °C
(104 °F)- Durchsatz
Max: 24.600 l/min
(6.498,63 us gal/min)Min: 315 l/min
(83,21 us gal/min)
Beschreibung
Das Hauptventil ist ein hydraulisch arbeitendes Membranventil. Die Arbeitsenergie ist das Eigenmedium.
Die meisten Ventiltypen arbeiten rein hydraulisch ohne jegliche Fremdenergie.
Anwendung
Anwendung im Trinkwasserbereich (andere Medien auf Anfrage)
Druckreduzierung für eine Netzeinspeisung
Noteinspeisung in ein zweites Netz (Netzverbindungen)
Funktionsweise
Das Druckreduzierventil reduziert einen variablen Eingangsdruck auf einen konstanten Ausgangsdruck. Schwankender Eingangsdruck und Durchfluss haben keine Auswirkungen auf den geregelten Ausgangsdruck. Der Ausgangsdruck ist im Bereich von 1.5 bis 12 bar (Standardausführung) einstellbar.
Produkthinweis
Für die Dimensionierung des Ventils bitten wir um folgende Angaben:
Maximaler und minimaler Eingangsdruck (statische und dynamische Druckverhältnisse)
Gewünschter Ausgangsdruck
Maximale und minimale Durchflussmengen
Allfälliger Löschwasserbedarf
Vorhandene Leitungsdurchmesser und Leitungslängen
Bauart des Ventils (gerade oder Winkel-Ausführung)
Berechnungsgrundlagen, Angaben zu Druckverlusten und Ventilkennwerte siehe am Ende des Kapitels E.
