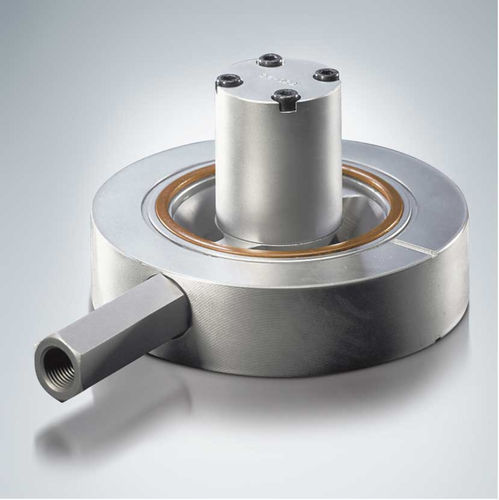

Scheibenrückschlagventil F series

ZwischenflanschHochdruckfür Zylinder

Rückschlagventile und Füllventile gehören zur Gruppe der Sperrventile. Rückschlagventile sperren den Ölstrom in der einen Richtung und öffnen in der Gegenrichtung. Füllventile sind hydraulisch entsperrbare Rückschlagventile. Sie dienen z.B. in Oberkolbenpressen zum Nachsaugen und Entleeren der Pressenzylinder beim Schließen und Öffnen im Eilgang. Das Rückschlagventil und Füllventil Typ F ist ein federbelastetes Tellersitzventil und im geschlossenen Zustand leckölfrei dicht. Das Ventil wird direkt auf den Zylinder aufgebaut und zwischen Zylinderboden und Vorschweißflansch geklemmt. Alternativ wird das Ventil in die Leitung zwischen den Stirnseiten der Vorschweißflansche eingebaut. Das Ventil Typ F ist mit Vorentlastung lieferbar. Eine Vorentlastung unterdrückt Entspannungsschläge, die bei hohem Druck und großem Verbrauchervolumen auftreten können. Eigenschaften und Vorteile: Zwischenflanschbauweise Anwendungsgebiete: Pressensteuerungen Spritzgießmaschinen
