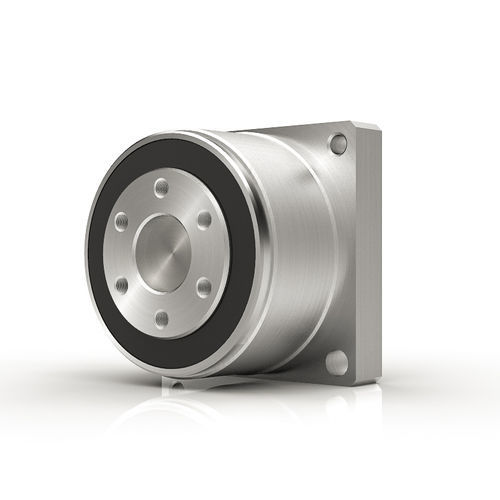

Wellgetriebe CSF-2XHkoaxialmit Vollwelle1 - 5 Nm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Well
- Achsenausrichtung
- koaxial
- Wellentyp
- mit Vollwelle
- Drehmoment
- 1 - 5 Nm, 10 - 20 Nm, 20 - 50 Nm, 5 - 10 Nm, 0,5 - 1 Nm, 0,2 - 0,5 Nm, 50 - 100 Nm
- Aufbau
- kompakt, Miniatur
- Leistung
- spielfrei
- Anwendungen
- für Servomotor, für Robotik
- Rotationsgeschwindigkeit
3.500 rpm, 6.500 rpm
(21.991,15 rad.min-1, 40.840,7 rad.min-1)- Untersetzungsverhältnis
30 unit, 50 unit, 80 unit, 100 unit
Beschreibung
Die mit einer Abtriebswelle oder einem Flansch erhältlichen Miniaturgetriebe CSF 2XH sind für den direkten Anschluss an jeden Servomotor konzipiert. Die Motorwelle ist direkt mit dem Getriebeeingangselement verbunden. Das Miniaturgetriebe CSF-2XH wird in 4 Größen mit Übersetzungsverhältnissen von 30:1 bis 100:1 und einem Spitzendrehmoment von .5~28Nm angeboten. Diese Mini-Dehnungswellengetriebe sind ideal für Halbleiter- und Robotikanwendungen.
Hauptmerkmale:
Spielfrei
Hohe Positioniergenauigkeit (± 1,5 bis 10 arc-min) in einem sehr kompakten Gehäuse
Kompaktes 4-Punkt-Kugellager auf der Hauptwelle
⌀22mm~53mm
S-Zahn-Profil
Flansch- (F) oder Wellenabtrieb (J) verfügbar
---
