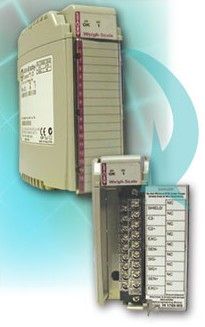

Elektronisches Wägemodul HI 1769-WS series

Hardy Instruments’ HI 1769-WS ist ein einkanaliges Wägemodul im SPS-Stil für die Verwendung mit den Steuerungen Allen-Bradley MicroLogix® 1500 und CompactLogix®. Das HI 1769-WS liest und konditioniert Gewichts- und Diagnosedaten von DMS-Lastsensoren oder Wägezellen und übermittelt diese Daten über die I/O-Chassis-Backplane an den MicroLogix® 1500 oder CompactLogix® Prozessor. Das Modul HI 1769-WS reduziert die Installationskosten, da es kein externes eigenständiges Waageninstrument mit einer drahtgebundenen Kommunikationsverbindung zur SPS benötigt. Die HI 1769-WS konditioniert und digitalisiert das Gewichtssignal hundertmal pro Sekunde mit mehr als acht Millionen Auflösungen über einen differentiellen Signalbereich von 0 bis 15mV. Anschließend überträgt er die wählbaren Brutto-, Netto-, Tarier- und/oder Diagnosedaten an den Prozessor. Diese hohe Auflösung ermöglicht es dem Modul, große Eigenlasten und Überdimensionierungen der Lastsensoren zu tolerieren und gleichzeitig eine hohe nutzbare Auflösung beizubehalten. Das Modul liefert 5 Volt Gleichstromanregung, um bis zu vier 350-Ohm-Lastsensoren oder Wägezellen einer einzigen Waage anzutreiben. Es werden zusätzliche Wägezellen mit einer externen Stromversorgung unterstützt
