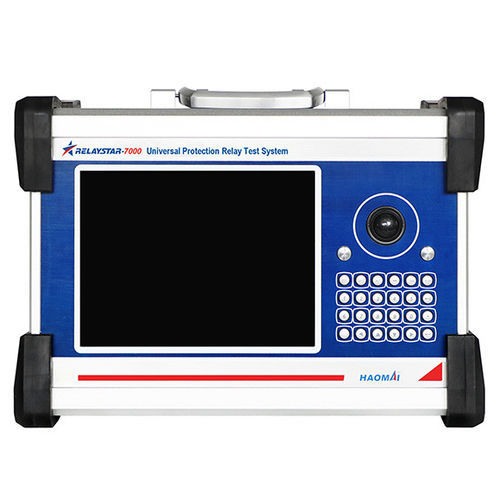

Stromprüfgerät RELAYSTAR-7000

Spannungautomatischfür Schutzrelais

Universelles Drei-in-Eins-Schutzrelaisprüfsystem Der RELAYSTAR-7000 ist eine vielseitige Lösung für die Prüfung aller Generationen und Typen von Schutzrelais, einschließlich IEC 61850-basierter Schutzgeräte und Merging Unit. Der RELAYSTAR-7000 kann 6-phasigen Strom und 6-phasige Spannung ausgeben, was die Anwendungen, die höchste Vielseitigkeit, Amplitude und Leistung erfordern, gewährleistet. Es kann auch verschiedene Arten von Nachrichten simulieren, die mit IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3 konform sind. Der RELAYSTAR-7000 ist das leistungsfähigste Schutzrelais-Prüfsystem für die Prüfung aller Relaistechnologien, wie z.B. elektromechanische, Halbleiter-, numerische und IEC61850. Das lokal und PC-gesteuerte Prüfgerät generiert hochpräzise digitale Signale unter Verwendung mehrerer DSP-Technologien. Der RELAYSTAR-7000 integriert die IEC61850-Protokollschnittstelle zur Prüfung von Relais mit Ethernet-basierter Unterstationskommunikation Der RELAYSTAR-7000 kann direkt von der Frontplatte aus über ein großes grafisches Farbdisplay, einen Drehwähler, ein Tastenfeld und Funktionstasten bedient werden. Der Ethernet-Anschluss ermöglicht die Steuerung des RELAYSTAR-7000 mit der fortschrittlichen Prüfsoftware auf einem PC. Die Hauptmerkmale des Universal-Schutzrelais-Prüfsystems RELAYSTAR-7000 sind wie folgt ●Vielseitige Prüflösung für elektromechanische, Halbleiter- und mikroprozessorgesteuerte Schutzrelais, Zusammenführungseinheiten und IEDs ●Großer TFT-LCD-Farbbildschirm sowohl lokale Prüfung als auch PC-Fernprüfung möglich ●Höhere Ausgangsleistung ●Dynamische und stationäre Testmöglichkeiten ●Durchführung transienter Tests end-to-End-Tests über GPS oder IRIG-B ●IEC61850-Protokollschnittstelle
