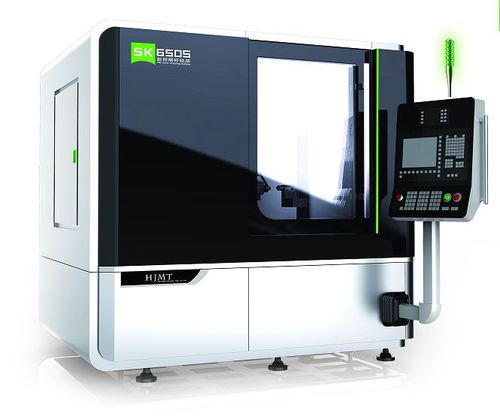

CNC-Fräsmaschine / 6-Achsen SK6505

vertikal

Die Maschine wurde hauptsächlich für die effektive Bearbeitung von kleinen Schnecken entwickelt, die in der Automobilindustrie, in Schneckengetrieben, medizinischen Maschinen und Instrumenten usw. weit verbreitet sind。 【NC System Konfiguration】 1、SIEMENS 828D, Steuerung von 6 NC-Achsen 2、programmierbare Achsen Beschreibung: Achse C: Drehung der Arbeitsspindel Achse Z: Längsbewegung des Arbeitstisches X-Achse: Quervorschub der Messerauflage Achse A: Schwenken des Spiralwinkels Achse U: Längsbewegung des Reitstocks Achse AP: Drehung der Frässpindel 【Arbeitsgenauigkeit】 die von der Maschine erreichte Schneckengenauigkeit: P7 (nach GB-Standard)； rauheit: Ra1.6μm 【Technische Eigenschaften】 1、Das Werkstück wird zwischen einem hydraulischen selbstzentrierenden Spannfutter und einem Reitstockzentrum eingespannt und von einer Lünette unterstützt。 2、Die Frässpindel wird von einem AC-Servomotor angetrieben, so dass die Geschwindigkeit stufenlos geregelt werden kann。 3、Der Fräser ist aus Hartmetall gefertigt。 4、Der Arbeitstisch und die Fräserauflage bewegen sich auf linearen Führungen, stabil und gleichmäßig。 5、Helix-Winkel-Einstellung, Schwenken und Verriegelung wird durch Maschine Soft-Programm, sehr einfach und präzise gesteuert。 6、Die Maschine hat ein kompaktes Layout und ein elegantes Erscheinungsbild, umschlossen von einem modernen, vollständig geschlossenen Gehäuse。 7、Hergestellt aus exzellentem Gusseisen mit hoher Festigkeit, sind das Bett, der Schlitten, die Fräserauflage und das Gehäuse der Arbeitsspindel mit einer guten Stoßdämpfung und Stabilität ausgestattet。
