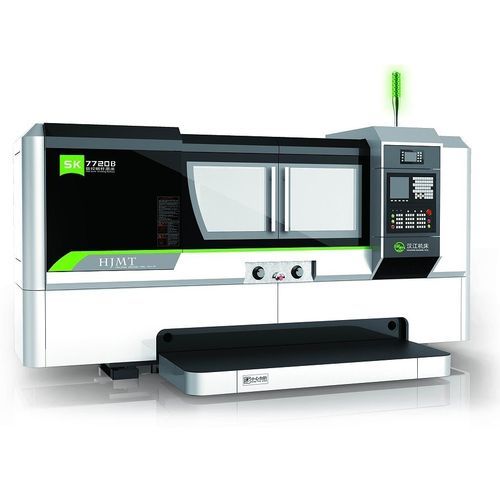

Rundschleifmaschine SK7720B

CNC6-Achsmit Direktantrieb

Diese Maschine wird zum Schleifen verschiedener zylindrischer Schnecken (ZA, ZN, ZI, ZK, ZC1) verwendet, und kann auch zum Schleifen von Trapezschnecken verwendet werden。 【NC System Konfiguration】 Anzahl der programmierbaren Achsen: sechs Achse Z: Tischlängsverschiebung (Mit Gittermaßstab) voll geschlossen-geschleift Achse X: Radkopf-Querverschiebung (mit Rasterskala) voll close-looped Achse C: Drehung der Arbeitsspindel (mit Winkelcodierer) voll close-looped Achse A: Helix-Schwenkwinkel (mit Winkelcodierer) voll close-looped Achse V: Vertikaler Vorschub des Abrichtschlittens Achse W: Horizontaler Vorschub des Abrichtschlittens 【Arbeitsgenauigkeit】 Zylindrische Schnecken: wenn Gewindeanfang=1-2, ist die Genauigkeit bis zu Grad 4；wenn Gewindeanfang≥3, ist die Genauigkeit bis zu Grad 5 (nach GB-Standard)。 Trapezförmige Schrauben: die Genauigkeit ist bis zu Grad 6 (nach GB-Standard)。 【Technische Eigenschaften】 1、Mit doppelten Diamantscheiben wird die Schleifscheibe in die erforderlichen Gewindeprofile abgerichtet。 2、Die Radspindel wird direkt von einem leistungsstarken eingebauten Permanentmagnet-Synchronmotor (PMSM) angetrieben, um eine hohe Leistung und geringe Vibration zu erhalten。 3、Die Einstellung des Spiralwinkels erfolgt automatisch, präzise und schnell。 4、Die zwei Diamantscheiben werden von einem AC-Servomotor angetrieben, der eine konstante Geschwindigkeit und geringe Vibration gewährleistet。 5、Mit einer manuellen Ausrichtungsvorrichtung für vorgeschnittene Gewinde ist es für die Serienfertigung geeignet。 6、Ein dynamisches Auswuchtsystem und eine automatische Online-Ausrichtvorrichtung können auf Wunsch des Benutzers bereitgestellt werden。 7、Eine vollständig geschlossene Abdeckung und ein Ölnebelabsauger werden mit der Maschine geliefert, um die Arbeitsumgebung zu verbessern。
