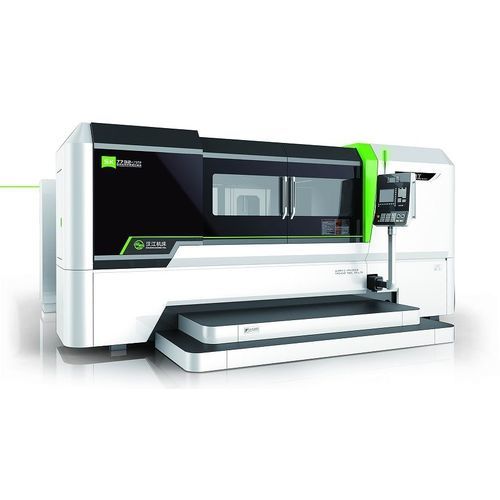

Schleifmaschine für Werkstücke SK7732×25TP

CNC6-AchsHochgeschwindigkeit

Die Maschine wird hauptsächlich zum Schleifen von ebenen und kegelförmigen Ringschnecken eingesetzt 【NC System Konfiguration】 Die programmierbaren Achsen sind wie folgt beschrieben Achse X: Quervorschub des Schleifspindelstocks mit Rasterskala voll close-looped Achse Y: Hochgeschwindigkeitsverstellung der Schleifvorrichtung mit Rasterskala voll close-looped Achse Z: Tischlängsbewegung bei voll geschlossener Rasterskala Achse A: Einstellung des Schrägungswinkels mit Winkelcodierer voll close-looped Achse B: Schwenken des Schleifspindelstocks mit Winkelcodierer voll close-looped Achse C: Drehung der Arbeitsspindel mit Winkelmessgerät voll geschlossen Das Flankenschleifen der Schnecke kann durch die synchrone Bewegung der Achsen X, Z, B & C durchgeführt werden 【Arbeitsgenauigkeit】 Die Genauigkeit der umhüllten toroidalen Schnecke kann Grad 5。 sein 【Technische Eigenschaften】 1、Nach dem Prinzip des virtuellen Achsabstandes kann die Einstellung des Achsabstandes und des Grundkreises durch die Einstellung der Parameter erfolgen。 2、Die zwei Flanken können in einer Einstellung geschliffen werden。 3、Alle Einstellungen erfolgen über Servo-Achsen, also schnell, präzise und einfach。 4、Die Servoachse für den Drehtisch und die Einstellung des Schrägungswinkels wird direkt von einem Torquemotor angetrieben, der sich durch Präzision und lange Lebensdauer auszeichnet。 5、Dank einer leistungsstarken Radspindel mit eingebautem Permanentmagnetmotor und einer präzisen Auswuchtung des Rades, die sich durch geringe Vibrationen auszeichnet, wird eine hervorragende Oberflächenqualität erzielt。 6、Die axiale Position in der Mittelebene der Ringschnecke wird automatisch mit Hilfe einer Ausrichtsonde bestimmt
