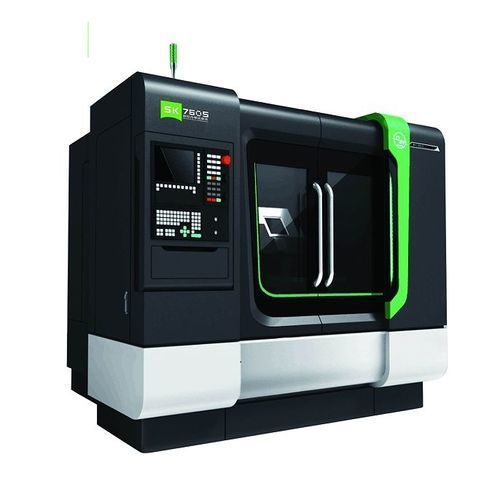

Schleifmaschine für Innengewinde SK7605

CNC4-Achs

Diese Maschine wird hauptsächlich zum Schleifen verschiedener zylindrischer Muttern mit gotischen Gewindenuten für die Serienfertigung verwendet 【NC-System-Konfiguration】 1、SIEMENS 828D, Steuerung von 4 NC-Achsen 2、CNC-Achsen Details Achse Z: Tisch-Längsverschiebung (mit Rasterskala) voll geschlossen-geschleift Achse X: Quervorschub des Schleifspindelstocks (mit Rasterskala) voll geschlossen Achse C: Drehung der Arbeitsspindel (mit kreisförmiger Rasterskala) voll eingeschwungen Achse A: Drehung des Drehtisches für den Radkopf 【Arbeitsgenauigkeit】 Genauigkeit des Gewindes Grenzsteigungsfehler 0.005mm Kumulativer Fehler bei einer Länge von 50 mm 0,009 mm Rauhigkeit Ra0.4μm 【Technische Eigenschaften】 1、Annahme von 2 Einheiten der Hochgeschwindigkeitsspindel, um Grob- und Feinschleifen in einer Einstellung durchzuführen 2、Ausgestattet mit einer geformten Diamantrolle, um das Abrichten der Scheibe durchzuführen 3、Ein Auto-Klemm- und Hand-Klemm-Mechanismus ist für Benutzer zu wählen 4、Ein vollständig geschlossenes Gehäuse und eine effiziente Zentrifugal-Ölnebelabsaugung sind verfügbar
