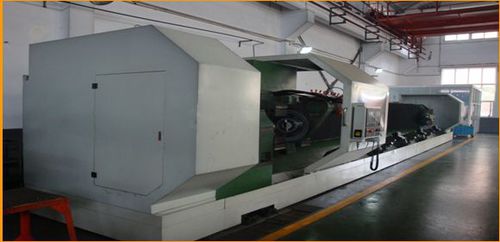

Gewindewirbelmaschine für Kugelgewindespindel HJ092×80

Die Maschine ist für das Hartfräsen von Kugelumlaufspindeln und Acme-Schrauben ausgelegt und kann Werkstücke mit einem Durchmesser von weniger als 100 mm, aber mit einem größeren Durchmesser bearbeiten, indem sie durch die Bohrung der Arbeitsspindel gesteckt wird。 【NC System Konfiguration】 【Arbeitsgenauigkeit】 Die Genauigkeit der bearbeiteten Kugelumlaufspindel ist bis zu Grad P5 Die Genauigkeit der bearbeiteten Acme-Schraube ist bis zu Grad 8 【Technische Eigenschaften】 1、Das Bett ist aus qualifiziertem Gusseisen mit hoher Festigkeit hergestellt 2、Die Werkzeugspindel ist in Wälzlagern gelagert und wird von einem Wechselstrommotor angetrieben, der mit einem Frequenzumrichter geregelt wird, so dass sie mit einer konstanten Umfangsgeschwindigkeit läuft 3、Die Arbeitsspindel wird von einem AC-Servomotor angetrieben, der eine automatische Indexierung ermöglicht. Ein präziser Winkelcodierer, der am Ende der Spindel montiert ist, dient als Bezugselement für die Rotation und Indexierung。 4、Der Fräserschlitten kann quer verfahren werden, und jede Bewegung wird von einem AC-Servomotor angetrieben, der eine Präzisions-Kugelumlaufspindel antreibt, um einen schnellen Vorlauf und Rücklauf, einen periodischen Vorschub und eine automatische Kompensation des Werkstückdurchmessers zu erreichen。 5、Die Härte der Gewindeflanken kann durch das Hartfräsen nicht verringert werden 6、Die Bearbeitungskosten können durch den Einsatz von montierbaren und indexierbaren CBN-Wendeplatten reduziert werden 7、Die Bearbeitungszone wird mit Kompressionsluft gekühlt, so dass die Verschmutzung durch Kühlmittel eliminiert werden kann。
