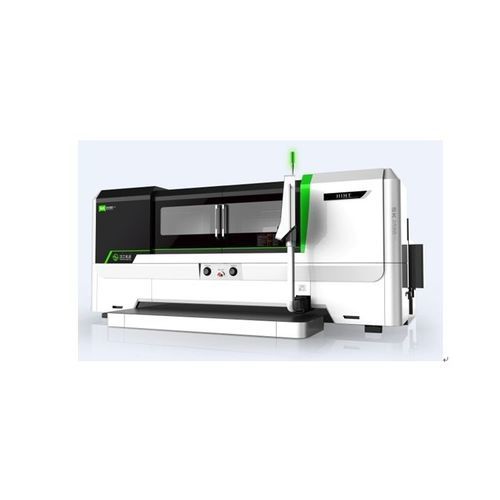

Schleifmaschine für Kugelumlaufspindel SK series

CNC5-Achs

Die Maschine wird hauptsächlich zum Schleifen von Schrauben mit Whitworth- und Acme-Gewinde und Kugelumlaufspindeln verwendet, und zwar genau。 【NC System Konfiguration】 1、Ausgestattet mit einem SIEMENS 828D CNC-System, wird die Maschine mit fünf programmierbaren Achsen, darunter drei synchronen, gesteuert。 2、Anzahl der programmierbaren Achsen Achse Z: Längsverschiebung des Tisches (mit Rasterskala) voll geschlossene Schleife Achse X: Quervorschub des Schleifspindelstocks Achse C: Drehung der Arbeitsspindel (mit Winkelcodierer) voll geschlossene Schleife Achse V: Vertikaler Vorschub des Abrichtschlittens Achse W: Horizontaler Vorschub des Abrichtschlittens Von den oben genannten NC-Achsen sind die C-Achse und die Z-Achse miteinander verbunden, um die Gewindebewegung durchzuführen. Das Abrichten der Räder erfolgt durch eine geformte Diamantrolle 【Arbeitsgenauigkeit】 1、Kugelumlaufspindeln:P2 GB/T17587.3-1998 （ISO3408-3:2006）, gemessen unter dynamischem Zustand 2、Acme-Schrauben：P6 (JB2886-1992) 【Technische Eigenschaften】 1、Durch den Einsatz einer rückseitig montierten Radspindel, die von hydrostatischen Lagern gestützt wird, wird die Werkstückoberfläche stark verbessert。 2、Die optimierte Struktur des Arbeitskopfes verdoppelt die Geschwindigkeit der Arbeitsspindel und verbessert so die Effizienz der Maschine erheblich。 3、Die optimierte CNC-Abrichtmaschine kann Schleifscheiben in verschiedene erforderliche Profile abrichten 4、Der Ölkühler, das leistungsstarke Kühlsystem mit hohem Durchfluss und das Doppelfiltersystem sorgen gemeinsam dafür, dass der Temperatureinfluss im Schleifprozess auf ein Minimum reduziert wird。 5、Mit der intelligenten Schleifsoftware in interaktiver Mensch-Computer-Konversation kann das Abrichten und Schleifen von Schleifscheiben mit Komfort und Genauigkeit betrieben werden。
