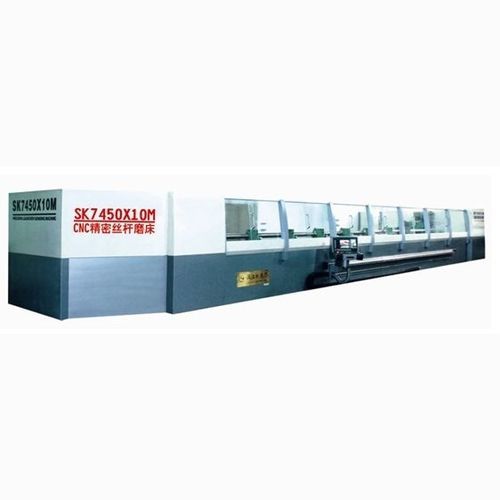

Schleifmaschine für Kugelumlaufspindel SK7450×100

CNC5-Achs

Diese Maschine wird hauptsächlich zum präzisen Schleifen von Schrauben mit Whitworth- und Acme-Gewinde sowie von Kugelgewindetrieben eingesetzt 【NC System Konfiguration】 1、Ausgestattet mit einem SIEMENS 828D CNC-System, wird die Maschine mit fünf programmierbaren Achsen, darunter drei synchronen, gesteuert。 2、Anzahl der programmierbaren Achsen Achse Z: Längsvorschub des Radkopfes (mit Rasterskala) voll geschlossen Achse X: Quervorschub des Schleifspindelstocks Achse C: Drehung der Arbeitsspindel (mit Winkelcodierer) voll geschlossene Schleife Achse V: Vertikaler Vorschub des Abrichtschlittens Achse W: Horizontaler Vorschub des Abrichtschlittens Von den oben genannten NC-Achsen sind die C-Achse und die Z-Achse miteinander verbunden, um die Gewindebewegung durchzuführen. Das Abrichten der Räder erfolgt durch eine geformte Diamantrolle 【Arbeitsgenauigkeit】 In Übereinstimmung mit dem betreffenden chinesischen Standard ist der Steigungsfehler einer Schraube mit einer Steigung von nicht mehr als 6 mm sicher geringer als die der Anhänger： V2πp 0.006mm；V300p 0.012mm；ep 0.092mm；Vup 0.060mm Fehler des Teilungsdurchmessers über eine Drehung von 360 Grad 0,005mm Fehler des Steigungsdurchmessers über die gesamte Länge des Gewindes 0.090mm Rauheit Ra 0.32μm 【Technische Eigenschaften】 1、Durch die Verwendung einer rückseitig montierten Radspindel, die von hydrostatischen Lagern gestützt wird, wird die Werkstückoberfläche stark verbessert。 2、Die optimierte Struktur des Arbeitskopfes verdoppelt die Geschwindigkeit der Arbeitsspindel und verbessert so die Effizienz der Maschine erheblich。 3、Die optimierte CNC-Abrichtmaschine kann Schleifscheiben in verschiedene erforderliche Profile abrichten 4、Der Ölkühler, das leistungsstarke Kühlsystem mit hohem Durchfluss und das Doppelfiltersystem sorgen gemeinsam dafür, dass der Temperatureinfluss im Schleifprozess auf ein Minimum reduziert wird。
