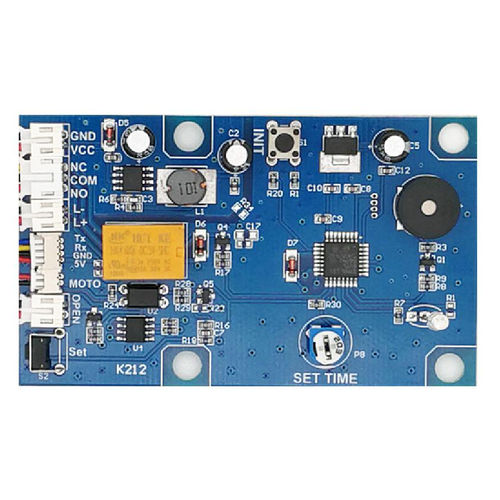

Steckkarte K212

GROW K212 Fingerprint-Kontrollkarte Klassifizierung Fingerabdruck-Kontrollkarte Spannungsversorgung DC8--30V Stand-by-Modus Strom 40mA Kapazität der Fingerabdrücke 200 Ausgang ±DC5V,300mA Schnittstelle Verwendung P1：Stromversorgung，Eingangsspannung: DC8--30V，Eingangsstrom: 0,3A P2：Relaisausgang P3：Aktives Signal der offenen Tür，Spannung DC12V(Eingang) P4：Fingerprint-Modul(Eingang) P5：Mikro-Motor(Ausgang) P6：Taste zum Öffnen der Tür, Schließsignal(Eingang) Einstellbarer Widerstand: Einstellung Schließzeit für Relais Technische Parameter -Versorgung: DC8--30V, -Stand-by-Modus Strom:40mA -Fingerprint Kapazität: 200 -Schnittstellenausgang des Motors: ±DC5V,300mA -Schnittstellenausgang des Relais: 3A Betriebsanleitung 1. System im Arbeitszustand, Kontrollleuchte (LED) blinkt langsam. 2. Drücken Sie die SET-Taste, das System befindet sich im Registrierungsstatus und die Anzeigeleuchte blinkt schnell. 3. Fingerabdrücke können fortlaufend registriert werden, wenn sich das System im Registrierungsstatus befindet; wenn keine weiteren Fingerabdrücke hinzugefügt werden müssen, beenden Sie das System nach 5 Sekunden Wartezeit oder durch Drücken der SET-Taste; 4. Wenn das System auf die Werkseinstellungen zurückgesetzt werden soll, drücken Sie die RESET-Taste, bis Sie "Di" hören; lassen Sie die Taste los; 5. Fingerabdruck verifiziert oder die Taste zum Öffnen der Tür geschlossen, das Relais betätigt, kann die Relaiszeit durch einstellbaren Widerstand eingestellt werden, Einstellungszeit: 0,5-9 Sekunden; Motor-Interface-Ausgang DC5V und halten 0,5 Sekunden; Stopp 5 Sekunden, dann Minus-Spannung ausgegeben und halten 0,5 Sekunden.
