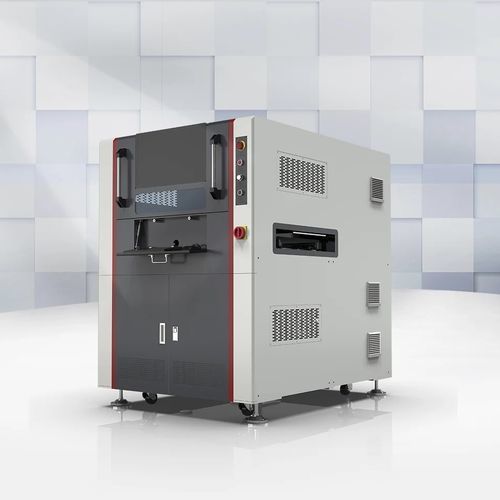

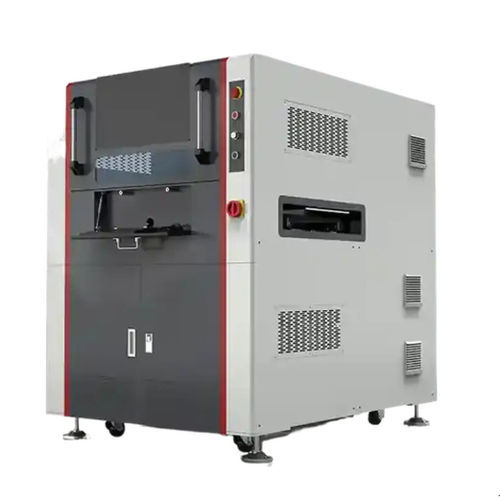

CO2-Laser-Markieranlage

mobilBarcodefür doppelseitige Leiterplatte

1. Markieren Sie Barcodes, QR-Codes, Texte, Nummern und andere Informationen auf Leiterplatten; 2. Doppelseitiges Radium-Carving mit CO2-Laser, Markierung oben und unten an beiden Enden; 3. Koaxialer CCD wird zur Realisierung von Positionierungs- und Code-Lesefunktionen eingesetzt Gesamtleistung der Ausrüstung Ausrüstung Größe: 1100 * 1550 * 1550mm (ohne drei Dimensionen) Farbe Lampe Höhe (tatsächliche Größe kann leicht variieren) Ausstattungsmerkmale: Doppelkopf Radium schnitzen CCD-Positionierung Code-Scanning-System CCD-Positionierung Code-Scanning-System erfasst die Markierung Punkt Positionierung von PCB-Board durch CCD-Fotografie, und kompensiert die Position Abweichung durch Computer, um die Positionierung Genauigkeit erheblich verbessern. Gleichzeitig werden die markierten eindimensionalen und zweidimensionalen Codes gelesen, die Daten hochgeladen und durch das MES-System verglichen, um zu bestätigen, ob die Markierung korrekt ist und ob sie richtig gelesen werden kann. Wenn der Code fehlerhaft ist oder nicht gelesen werden kann, schlägt die Maschine automatisch Alarm und stoppt die Bewegung, bis der Bediener das Problem behoben hat Arbeitsprinzip 1. Die gesamte Maschine wird eingeschaltet bzw 2. Drücken Sie die Starttaste der Werkbank, und die Werkbank läuft automatisch; 3. Die Markierungsmaschine empfängt die von der vorderen Montagelinie übertragene Leiterplatte und positioniert, markiert und prüft automatisch auf beiden Seiten mit CCD; 4. Nach der Kalibrierung wird sie zum nächsten Prozess transportiert. 5. Wiederholen Sie die oben genannten Schritte für die gesamte Maschine. Umweltanforderungen für die Verwendung der Geräte 1. Die Umgebungstemperatur muss zwischen 15 und 30 °C liegen, und eine Klimaanlage ist erforderlich. 2. Die Luftfeuchtigkeit muss zwischen 40 und 80 % liegen. Wenn es keine Kondensation gibt, sollte ein Luftentfeuchter installiert werden.
