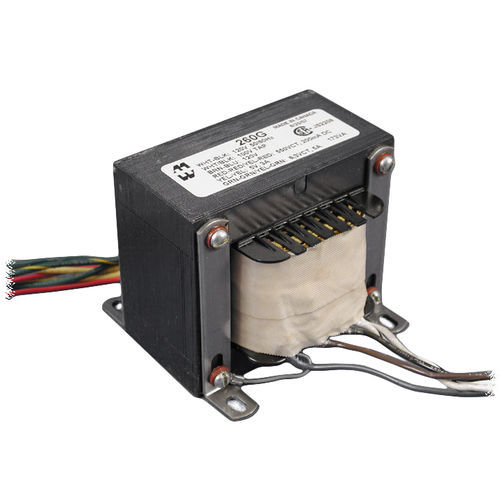

Stromtransformator 260 Series

LeistungStromversorgungverkapselt

Universelle Primärseite mit Anschlüssen für 100, 120, 220 oder 240 VAC, 50/60 Hz. (Mit Ausnahme des 260A6, das nur für 117 V, 50/60 Hz geeignet ist) Entwickelt für Vorverstärker, Verstärker mit geringer Leistung, allgemeine Ersatzgeräte, Testgeräte usw. Wirtschaftlicher, offener Rahmen, Chassismontage - Zweiloch-Kanalhalterung (.187 Ø = G) (Abbildung 1) oder Vierloch-Montage (Abbildung 2). Die Geräte enthalten eine Faradaysche Abschirmung zwischen den Primär- und Sekundärwicklungen. Unsere elektrostatische Abschirmung reduziert die kapazitive Kopplung von der Primärseite und dämpft damit die Stromkopplung bei höheren Frequenzen zu den Sekundärwicklungen erheblich. Mindestens 5" lange Kabel. Eine größere Auswahl finden Sie in unserer 300er Serie von universellen Platten- und Glühdrahttransformatoren. Diese Geräte sind für den Betrieb mit BEIDEN Primärwicklungen ausgelegt, um maximale Effizienz zu erzielen (siehe Verdrahtungstabelle unten). Die Faraday-Abschirmungsleitung - der graue Draht - oben mit SH (Abschirmung) gekennzeichnet, sollte an der Montagehalterung und damit am Chassis geerdet bleiben.
