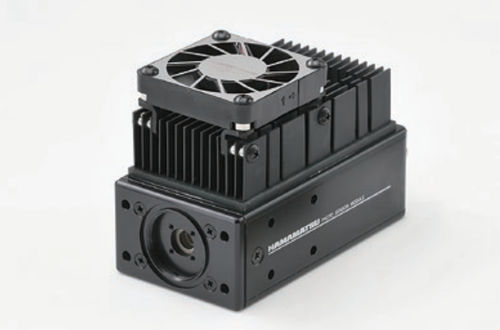

Photonenzähler H16721-40

IndustrieHochgeschwindigkeit

Die Serie H16721 ist ein Photonenzählkopf, der eine Photomultiplier-Röhre im Metallgehäuse mit einer GaAsP/GaAs-Photokathode und einem thermoelektrischen Kühler enthält. Der thermoelektrische Kühler reduziert das von der Photokathode erzeugte thermische Rauschen und bietet zudem eine hohe Quanteneffizienz, so dass Messungen mit einem guten S/N-Verhältnis auch bei sehr geringen Lichtstärken möglich sind. Das H16721-40 hat eine hohe Empfindlichkeit bei Wellenlängen von 300 nm bis 740 nm. Die Photomultiplier-Röhre wird auf einer konstanten Temperatur gehalten, indem der Ausgang eines in der Nähe der Photomultiplier-Röhre installierten Thermistors überwacht und der Strom zum thermoelektrischen Kühler reguliert wird. Spezifikationen - Form der Photokathodenfläche: Rund - Größe der Photokathodenfläche: Ø 5 mm - Wellenlänge (kurz) : 300 nm - Wellenlänge (lang) : 740 nm - Wellenlänge (Spitzenwert) : 610 nm - Abmessungen (B x H x T) : 56 mm x 36 mm x 104 mm - Eingangsspannung : +4,5 V bis +5,5 V - Max. Eingangsspannung : +6 V - Max. Eingangsstrom : 50 mA - Zählsensitivität bei 400 nm Typ. : 5.3 x 105 s-1・pW-1 - Zählsensitivität bei 500 nm Typ: 9,0 x 105 s-1・pW-1 - Zählsensitivität bei 600 nm Typ: 10,3 x 105 s-1・pW-1 - Zählsensitivität bei 700 nm Typ: 8,5 x 105 s-1・pW-1 - Linearität der Zählung: 1,5 x 106 s-1 - Dunkelheitszählung Typ. : 100 s-1 - Dunkelheitszählung Max. : 300 s-1 - Auflösung der Impulspaare : 70 ns - Ausgangspulsbreite : 30 ns - Ausgangspulshöhe Min. : 3 V - Ausgangspulshöhe Typ : 3,6 V - Empfohlener Lastwiderstand : 50 Ω - Signalausgang Logik : Positive Logik - Betriebsumgebungstemperatur : +5 ℃ bis +35 ℃ - Lagertemperatur : -20 ℃ bis +50 ℃ - Gewicht : 395 g
