Gammastrahlendetektor F2220 series

IonenVakuumMCA

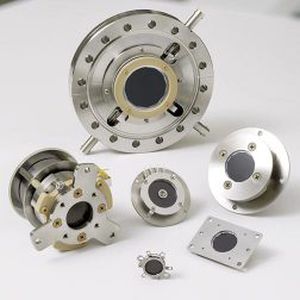

F2221 MCP Effektive Fläche : Ø 14,5 mm, kreisförmig MCP, demontierbar F2222 MCP Effektive Fläche : 20 mm Durchmesser, kreisförmig MCP, zerlegbar F2223 MCP Effektive Fläche : 27 mm Durchmesser, kreisförmig MCP, zerlegbar F2224 MCP Effektive Fläche : 32 mm Durchmesser, kreisförmig MCP, zerlegbar F2225 MCP Effektive Fläche : 42 mm Durchmesser, kreisförmig MCP, zerlegbar F2226 MCP Effektive Fläche : 77 mm Durchmesser, kreisförmig MCP, zerlegbar Die Mikrokanalplatte (MCP) ist ein zweidimensionaler Sensor, der Elektronen, Ionen, VUV-Strahlen, Röntgen- und Gammastrahlen im Vakuum erkennt und die erkannten Signale verstärkt. Diese MCP werden in vielen Arten von Analysegeräten eingesetzt, z. B. für "Massenspektroskopie", "Halbleiterprüfung" und "Oberflächenanalyse". Die MCP-Baugruppen sind mit zwei verschiedenen Auslesegeräten erhältlich, um den Anwendungsanforderungen gerecht zu werden. Die Geräte bestehen aus: (1) Einzelanode (elektrische Signalausgabe) und (2) Phosphorschirm (Ausgabe von sichtbarem Licht). Wählen Sie das ideale Ausgabegerät für Ihre Anwendung. Es können ein- bis dreistufige MCPs für die Baugruppe gewählt werden, um die erforderliche Verstärkung zu erhalten, die den Einsatz im Analogmodus (das Ausgangssignal wird als kontinuierlicher elektrischer Strom gemessen) oder im Zählmodus (das Low-Level-Signal kann durch eine binäre Verarbeitung gemessen werden) ermöglicht. Wie in der Abbildung unten rechts dargestellt, wird ein Potenzialgradient entlang des Kanals aufgebaut, wenn die Spannung Vd zwischen der Eingangs- und der Ausgangsseite des MCP angelegt wird. Wenn ein Elektron von der Eingangsseite in einen Kanal eintritt und auf dessen Innenwand trifft, werden mehrere Sekundärelektronen emittiert. Diese Sekundärelektronen werden durch den Potentialgradienten beschleunigt und ziehen parabolische Bahnen, die durch ihre Anfangsgeschwindigkeit bestimmt werden.
