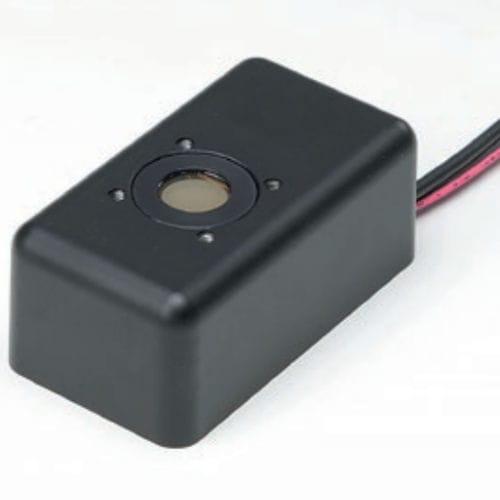

Photonenzähler H12386-01

Hochgeschwindigkeit

Bei der Serie H12386 handelt es sich um einen Photonenzählkopf, der aus einer Photomultiplier-Röhre im Metallgehäuse, einer Hochgeschwindigkeits-Photonenzählschaltung und einer Hochspannungsversorgungsschaltung besteht. Die Hochspannungsversorgung für die Photomultiplier-Röhre und der Diskriminationspegel sind auf optimale Werte voreingestellt, so dass die Photonenzählung durch einfachen Anschluss einer +5-V-Versorgung gemessen werden kann. Die Serie H12386 verfügt außerdem über eine Überlicht-Erkennungsfunktion, die ein Signal ausgibt, wenn die Zählung durch zu viel einfallendes Licht abfällt. Anhand dieses Signals kann beurteilt werden, ob die Messdaten normal sind oder nicht. Spezifikationen - Form der Photokathodenfläche: Rund - Größe der Photokathodenfläche: Ø 8 mm - Wellenlänge (kurz) : 230 nm - Wellenlänge (lang) : 870 nm - Wellenlänge (Spitzenwert) : 400 nm - Abmessungen (B x H x T) : 30.0 mm x 22,0 mm x 54,0 mm - Eingangsspannung : +4,75 V bis +5,25 V - Max. Eingangsspannung : 6 V - Max. Eingangsstrom : 40 mA - Zählsensitivität bei 300 nm Typ. : 2.7 x 105 s-1・pW-1 - Zählsensitivität bei 400 nm Typ. : 3.6 x 105 s-1・pW-1 - Zählsensitivität bei 500 nm Typ: 2,8 x 105 s-1・pW-1 - Zählsensitivität bei 600 nm Typ: 2,0 x 105 s-1・pW-1 - Zählsensitivität bei 700 nm Typ: 1,2 x 105 s-1・pW-1 - Zählsensitivität bei 800 nm Typ : 3.0 x 104 s-1・pW-1 - Linearität der Zählung: 5,0 x 106 s-1 - Dunkelzählung Typ : 600 s-1 - Dunkelheitszählung Max. : 1000 s-1 - Auflösung der Impulspaare : 20 ns - Ausgangspulsbreite : 10 ns - Ausgangspulshöhe Min. : 2 V - Ausgangspulshöhe Typ : 2,2 V - Empfohlener Lastwiderstand : 50 Ω - Signalausgang Logik : Positive Logik - Betriebsumgebungstemperatur : +5 ℃ bis +40 ℃ - Lagertemperatur : -20 ℃ bis +50 ℃ - Gewicht : 61 g
