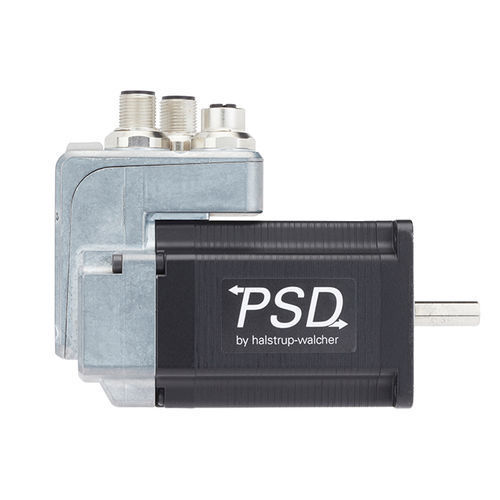

Antrieb mit Direktantrieb PSD 40 series

DrehelektrischSchrittschaltung

Integrierter Direktantrieb mit Nema 17 als Querbauform Besondere Eigenschaften • Geringer Platzbedarf aufgrund kompakter Bauform • Höchste Flexibilität durch Steckerausrichtung als Quer- oder Längsbauform (PSD 41) und das optionale drehbare Vorsatzgehäuse • Galvanische Trennung zwischen Motor und Steuerung • Optionales Getriebe für mehr Drehmoment • Präzise Positions-Rückmeldung durch ein absolutes Messsystem ohne Batterie • Einfache und kostengünstige Montage über optionale 8 oder 14 mm Hohlwelle • Adressierung über Bus oder Adressschalter (nicht bei IO-Link) • Status-LEDs von außen sichtbar Der Direktantrieb PSD 40 ist ein mechatronisches System mit integrierter Ansteuerung, Busschnittstelle und absolutem Messsystem ohne Batterie. Der Antrieb eignet sich optimal für das Verstellen von Maschinenachsen bei Formatverstellungen. Durch den Schrittmotor mit integrierter Ansteuerung und Buskommunikation sind bei kleinen Drehmomenten höhere Geschwindigkeiten möglich. Durch das absolute Messsystem (ohne Batterie) für 986 .. 4026 Umdrehungen entfällt eine zeitaufwendige Referenzfahrt, die Maschineneffizienz wird gesteigert. Durch direktes Messen der Position wird eine hohe Positioniergenauigkeit erreicht. Die galvanische Trennung zwischen Motor und Steuerung ohne Kupplung ermöglicht die einfache Realisierung einer Not-Aus-Funktion, ohne dass die Kommunikation mit der Steuerung unterbrochen wird.
