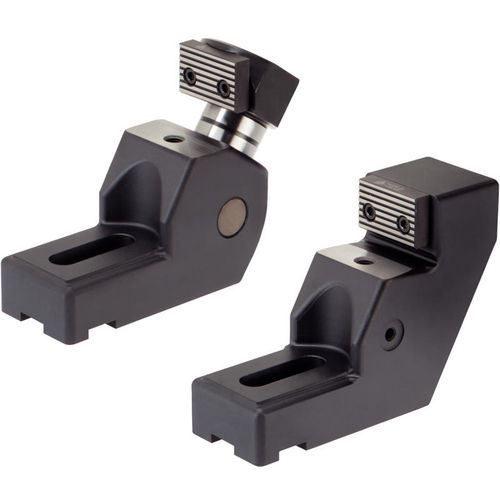

Mechanisches Klemmelement EH 23211. series

für Werkstückemodular

Mit dem Unterbau-Spanner und dem Unterbau-Anschlag lassen sich Werkstücke stirnseitig spannen. Hierdurch kann die gesamte Maschinentischgröße für die Werkstückspannung genutzt werden. Niederzugeffekt durch schräge Anordnung der Spannbacke Spannen von großen Werkstücken auf gesamter Tischgröße möglich Große Spannkraft von bis zu 20 kN Spannweg 10,6 mm mittels Spannschraube M 16 (SW 14) Massive Ausführung aus schwingungsdämpfendem Sphäroguss Optimale Anpassung an Werkstück und Werkstoff durch Spanneinsätze und Wechselbacke Form- und Kraftschlussmontage in T-Nut möglich Geringe Störkonturen, selbst bei großen Werkstücken Seitliche Aufnahmebohrungen zur optionalen Befestigung von Längsanschlägen Werkstoff Sphäroguss (GGG 60) Montage Das Werkstück wird auf der geschliffenen Präzisionsauflage positioniert und anschließend gespannt. Für eine kundenspezifische Aufspannung können Maschinen- und Vorrichtungsteile aus dem umfangreichen Halder-Sortiment in das Aufnahmegewinde verbaut werden. Über die seitlichen Aufnahmebohrungen lassen sich optional Längenanschläge befestigen. Hinweise Die im Lieferumfang enthaltene, Wechselbacke 1138.400 (geriffelt / eben) kann durch eine Wechselbacke 1138.100
