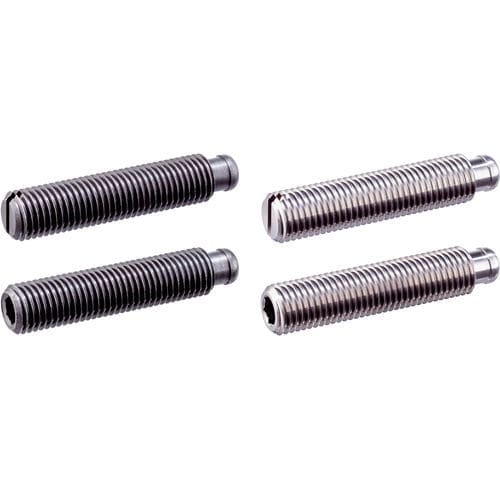

Gewindebolzen EH 22540. seriesStahlEdelstahlEinschraub
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Gewinde
- Material
- Stahl, Edelstahl
- Produktanwendungen
- Einschraub
- Weitere Eigenschaften
- Befestigung, splint
- Durchmesser
Min: 6 mm
(0,24 in)Max: 20 mm
(0,79 in)- Längenmaß
Min: 30 mm
(1,18 in)Max: 150 mm
(5,91 in)
Beschreibung
Gewindestifte sind Spannschrauben, die über den Druckzapfen Kräfte direkt übertragen können. Die Druckfläche des Druckzapfens der Stahl-Ausführung ist gehärtet.
Zum Spannen von empfindlichen Oberflächen können auf dem Druckzapfen Druckstücke EH 22560. (DIN 6311 und niedrige Ausführung) befestigt werden. Mit dem Sprengring des Druckstücks wird eine von Hand lösbare Verbindung zwischen Gewindestift und Druckstück erzielt.
Diese Gewindestifte mit Druckzapfen zeichnen sich besonders durch den zusätzlichen Radius "r" am Druckzapfen aus (Optimierung gegenüber der DIN 6332), durch den die Montage im Druckstück deutlich erleichtert wird.
Der Druckzapfendurchmesser der Gewindestifte ist kleiner als der Kerndurchmesser des Gewindes, so dass sie sich auch zapfenseitig einschrauben lassen.
Werkstoff
Stahl, brüniert, Güte 5.8, Druckzapfen gehärtet
Rostfreier Stahl
