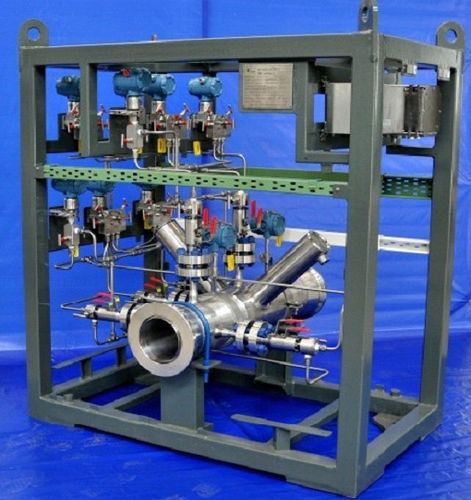

Feuchtigkeitsmessgerät für Gas WGM

Inline

Die Nassgasmesstechnik von Haimo ist eine Erweiterung der Standard-Mehrphasendosiertechnik von Haimo Technologies. Der Nassgaszähler wird in der Regel zur Messung der einzelnen Phasendurchflüsse bei der Gas- und Kondensatproduktion eingesetzt. Je nach Anwendungsanforderung können die Nassgaszähler als Spool Piece oder als Skid Mounted Design ausgeführt sein. Der Haimo Nassgaszähler (WGM) ist eine hochmoderne Technologie zur Inline-Messung des Nassgasdurchflusses. Der Zähler ermöglicht die genaue Messung des Flüssigkeitsgehalts (Wasser/Kondensat) im Gas und des individuellen Durchflusses von Gas und Flüssigkeit bei einer sehr kompakten Bauweise. Je nach Anwendungsanforderung können die Nassgaszähler als Spoolpiece oder als Skid-Mount ausgeführt sein. Haimo WGM nutzt die Gammastrahlenmesstechnik zur Bestimmung des Phasenanteils und ein Venturi-Messgerät zur Bestimmung des Gesamtdurchflusses. Eine installierte Quelle sendet Gammastrahlen aus, die sich durch die fließenden Materialien im Messrohr bewegen, und ein Detektor misst die Menge der Gammastrahlen, die durch den Fluss hindurchgegangen sind. Gas- und Flüssigkeitsanteile, ausgedrückt als Gasvolumenanteil (GVF), werden in Echtzeit durch die Kombination von Gammastrahlen-Abschwächungsgleichungen und einer Einheitsannahme der Phasenanteile berechnet. Ein multivariabler Transmitter (MVT) misst Druck, Temperatur und Differenzdruck des Venturi-Durchflussmessers, woraus die Gesamtdurchflussrate des Mehrphasenstroms bestimmt wird. Eine Datenerfassungseinheit (DAU) führt alle Berechnungen durch und konvertiert die Durchflussmessungen von der Leitung in den Standardzustand. Die einzigartige Redundanzkonstruktion ermöglicht eine Selbstüberprüfung und verbessert die Zuverlässigkeit. Kompakt, leicht und modular Nicht aufdringlich Keine beweglichen Teile, geringe Wartungsanforderungen
