Konzentrations-Analysator WCM

GasWasserÖl

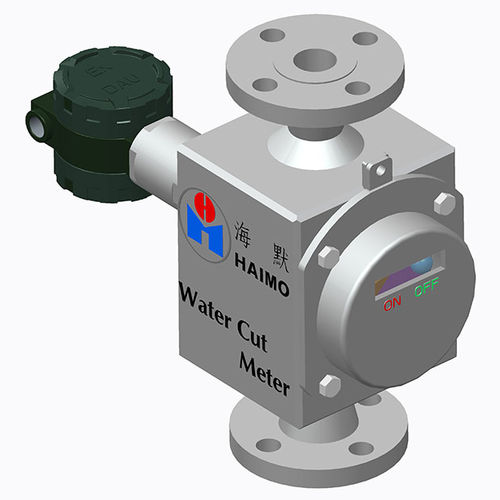

Das Haimo Water Cut Meter (WCM) ist ein Dual-Energy Gamma Meter (DGM) und bestimmt das Wasser-Flüssigkeits-Verhältnis (WLR) von Dreiphasenströmungen (Gas, Wasser und Öl) mit einem Gasvolumenanteil (GVF) von bis zu 100%. Das Messgerät ist unabhängig von Strömungszustand, Phasenmischung wie Emulsion, Schweröl und Phasenübergang. Das WCM nutzt das Prinzip der Gammastrahlenausbreitung und -absorption sowie die Zwei-Energie-Gammastrahlenmesstechnik. Öl-, Gas- und Wasseranteile werden in Echtzeit unter Produktionsbedingungen durch die Kombination von Gammastrahlen-Abschwächungsgleichungen auf zwei Energieniveaus und einer Einheitsannahme der Phasenanteile berechnet. Durch Lösen dieses Gleichungssystems erhält man drei Phasenanteile, ausgedrückt als Gasvolumenanteil (GVF) und WLR. Merkmale Genaue Messungen des Wasser-Flüssigkeits-Verhältnisses in Dreiphasenströmungen Unabhängig von Emulsionseffekt, Phasenübergang oder Viskosität Nicht störendes Inline-Messgerät Fernsteuerung und Datenerfassung Keine beweglichen Teile, geringer Wartungsaufwand Kleine Stellfläche und geringes Gewicht Einfache Installation und sicherer Betrieb Kein oder geringer Druckverlust Niedriger Stromverbrauch Anwendungen Überwachung des Wasser-Flüssigkeits-Verhältnisses (Wasserschnitt) Onshore und Offshore Vorteile Echtzeit- und kontinuierliche Messungen Niedrige Investitions- und Betriebskosten Ferngesteuerter und automatisierter Betrieb
