Differenzdruck-Durchflussmesser SP-MPFM

Venturifür Flüssigkeitenfür Gas

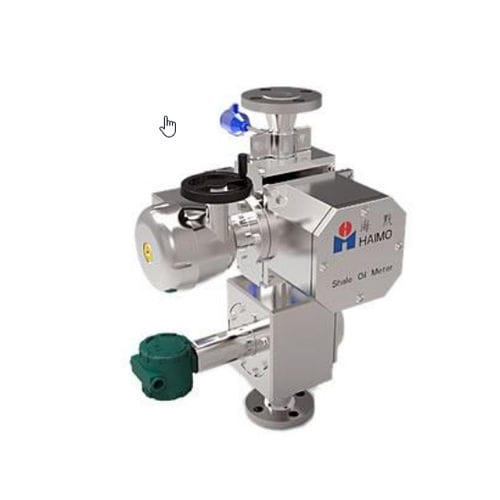

Haimo Spool Piece Multiphase Flow Meter (SP-MPFM) ist eine hochmoderne Technologie für die Inline-Messung von Mehrphasendurchfluss. Der Zähler ermöglicht die genaue Messung von Öl-, Wasser- und Gasdurchflussraten mit einer sehr kompakten mechanischen Lösung. Je nach Anforderung kann der Zähler entweder als Spool Piece oder als Skid Mounted Design ausgeführt werden. Arbeitsprinzip Diese kompakte Einheit besteht aus einem Venturi-Durchflussmesser und einem Dual-Energie-Gamma-Meter. Die Gesamtdurchflussrate der mehrphasigen Flüssigkeiten (TFR) wird mit dem Venturi-Durchflussmesser gemessen. Der multivariable Transmitter (MVT) misst den Differenzdruck über dem Venturi zusammen mit der Temperatur und dem Druck. Die Rohsignale des MVT werden von der Datenerfassungseinheit verarbeitet und dann zur Berechnung der Gesamtdurchflussrate zusammen mit den PVT-Parametern verwendet. Das Dual Energy Gamma Meter wird zur Messung von GVF und WLR der Mehrphasenflüssigkeiten verwendet. Die Impulse des Dual-Gamma-Detektors werden von dem aktualisierten Haimo-Hochgeschwindigkeits-Dual-Gamma-Transmitter erfasst und verarbeitet, um eine hohe Wasserschnittgenauigkeit bei 0~95% GVF-Niveau zu gewährleisten. Die volumetrischen Durchflussraten bei Standardbedingungen werden aus den Durchflussraten bei Leitungsbedingungen unter Verwendung des PVT-Softwaremodells berechnet. Das von Haimo entwickelte PVT-Modell ist ein vielseitiges Werkzeug zur Charakterisierung von Mehrkomponentengemischen mit Schwerpunkt auf Lagerstättenflüssigkeiten. Haimo Spool Piece Multiphase Flow Meter (SP-MPFM) detektiert Gasanteil (GVF) und Wasser (WLR) mittels Gammastrahlentechnologie. Die Gesamtdurchflussrate des Mehrphasenstroms wird mit dem Venturi-Durchflussmesser gemessen. Eine Datenerfassungseinheit (DAU) führt alle Berechnungen durch und wandelt die Durchflussmessungen mit Hilfe eines PVT-Modells von der Leitung in den Standardzustand um. Merkmale Inline-Durchflussmesser
