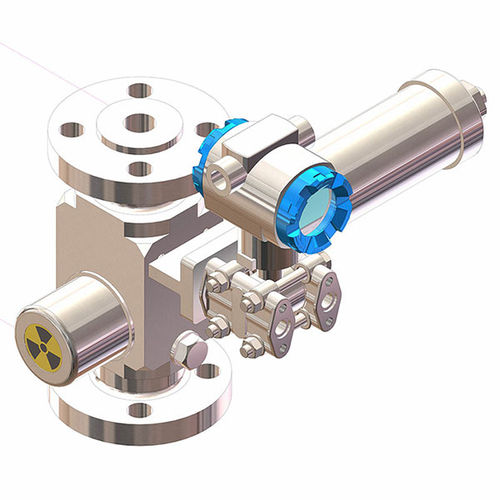

Venturi-Durchflussmesser XC-MPFM

Volumenfür Wasserfür Gas

Exempted Source Spool Piece (SP) MPFM ist eine neue Technologie, die in einem sehr kompakten Design für die Überwachung und Prüfung von Öl- und Gasbohrlöchern im gesamten Gasvolumenfraktionsbereich (GVF) entwickelt wurde, mit einer Gamma-Quelle von extrem niedriger Aktivität, die von der IAEA als Exempted-Kategorie eingestuft wird. Exempted Source SP MPFM verwendet eine Ba133-Quelle mit extrem niedriger Aktivität, die von der IAEA als Exempted Category eingestuft ist, in Kombination mit der Venturi-Durchflussmesstechnik zur Messung der Durchflussrate der einzelnen Phasen in einer Dreiphasenströmung. Öl-, Gas- und Wasserfraktionen werden in Echtzeit unter Produktionsbedingungen durch die Kombination von Gammastrahlenabschwächungsgleichungen auf zwei Energieniveaus und der Annahme von Phasenfraktionen berechnet. Aus diesen Anteilen und dem Gesamtmassendurchfluss des Venturi-Messgeräts sowie den Inline-Druck- und Temperaturmessungen wird der Durchfluss jeder Phase unter Standardbedingungen mit Hilfe eines eingebetteten PVT-Modells bestimmt. Merkmale Ausgenommene Strahlenquellenprodukte, frei von routinemäßiger Verwaltung radioaktiver Quellen Zuverlässige, Echtzeit-, kontinuierliche und genaue Daten Inline-Durchflussmesser, nicht intrusiv Unabhängig von Emulsionseffekt, Phasenübergang oder Viskosität Fernsteuerung und Datenerfassung Keine beweglichen Teile Geringer Wartungsaufwand Geringer Platzbedarf und geringes Gewicht Einfache Installation Sicherer Betrieb Hervorragendes dynamisches Verhalten Geringer Druckverlust Geringe Leistungsaufnahme Anwendungen - Überwachung der Leistung eines oder mehrerer Bohrlöcher - Prüfung von Produktionsbohrungen - Onshore und Offshore Vorteile - Ferngesteuerter und automatisierter Betrieb - Niedrige Investitions- und Betriebskosten - Frühzeitige Erkennung von Wasser - Bessere Diagnose pro Brunnen - Geringere HS&E-Risiken sowohl bei der Installation als auch beim Betrieb
