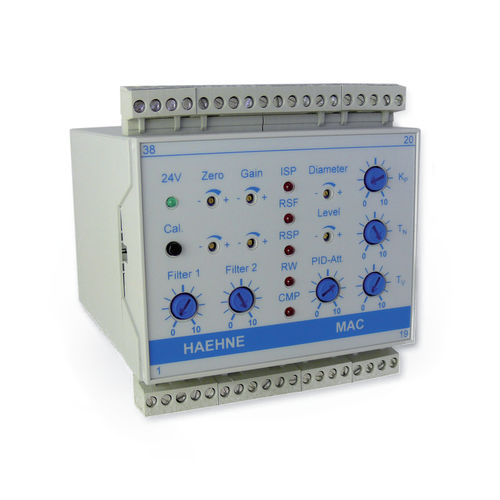

Analoger Verstärker MAC

SignalMesselektronisch

Der MAC wird dort eingesetzt, wo mit minimalem Geräteaufwand ein geschlossener Regelkreis mit Sensoren nach dem DMS-Prinzip (z.B. Bandzugmessgeräte) realisiert werden soll. Der MAC ist optimal für den Einsatz im Schaltschrank ausgelegt. Hier kann er auf einer DIN-Tragschiene oder direkt auf der Montageplatte befestigt werden. Die Elektronikeinheit MAC besteht aus Verstärker- und Reglerteil. Der Verstärker speist die DMS-Sensoren und verarbeitet die Signale. Es stehen zwei Spannungsausgänge mit unterschiedlich einstellbarer Filterung zur Verfügung. Die unabhängig wirkende Schaltung für den Stromausgang (Option C und N) kann wahlweise an den stark oder schwach gedämpften Spannungsausgang angeschlossen werden. Eine externe Beschaltung als 10 V / 20 mA Signalkonverter ist ebenfalls möglich. Im Reglerteil können die PID-Komponenten einzeln eingestellt und zum Teil auch abgeschaltet werden. Nachgeschaltete Summier- und Multiplizierbausteine ermöglichen die Verarbeitung weiterer Kenngrössen, z. B. des Durchmessersignals. Mit 24 V-Steuersignalen kann z. B. die Reglersperre aktiviert oder das Signal langsam ein- bzw. ausgeblendet werden.
