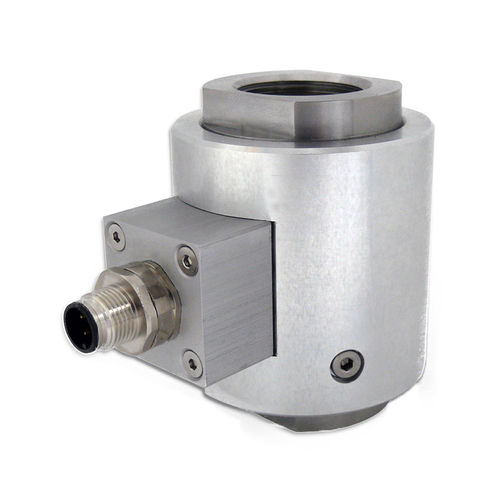

Kraftsensor / Zug- und Druckkraft ZK2

DehnungsmessstreifenAluminiumEdelstahl

Der Zug- und Druckkraftsensor ZK2 ist auf beiden Seiten mitInnengewinden ausgestattet und eignet sich zum genauenMessen von Kräften in Gestängen.Unter Verwendung von hochfesten Ringschrauben kann derSensor auch zwischen Seilen eingesetzt werden. Ein Einsatzmit Gewindestangen ist ebenso möglich. Die Sensoren sindleicht in vorhandene Einrichtungen oder an schwer zugänglichenStellen einzubauen.Die Messkraft muss axial und zentrisch eingeleitet werden.Biegekräfte und Torsionsmomente sind zu vermeiden, da sieden Sensor dauerhaft schädigen können und das Messergebnisverfälschen.Der Sensor arbeitet nach dem Stauchkörperprinzip, dieelastischen Verformung des Messelementes wird von folienbasiertenDehnmessstreifen in einer DMS-Vollbrückenschaltungaufgenommen. Dieses robuste Messprinzip gewährleistetLangzeitstabilität auch beim Einsatz des Sensors unter rauenBedingungen.Die Speisung der Widerstandsbrücke und Verarbeitung derMesssignale erfolgt durch einen nachgeschalteten Verstärkeraus dem HAEHNE-Programm.
