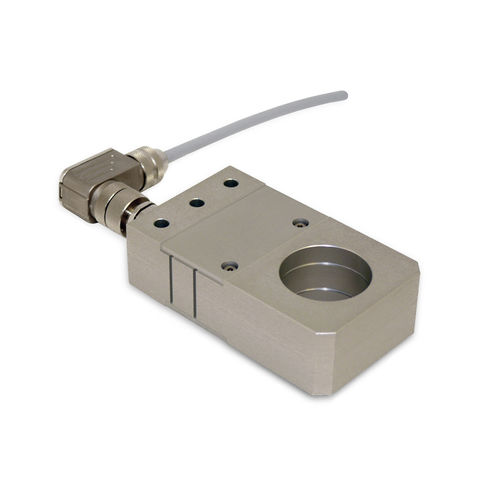

Kraftsensor / Zug- und Druckkraft BZL-A

AluminiumkompaktPräzision

Beim Messen von Bandzugkräften in Maschinen mit begrenztem Einbauraum bietet der Kraftsensor BZL-A durch seinebesonders schmale, kompakte Bauweise große konstruktive Vorteile.Die Stehlager-Sensoren BZL-A aus hochfestem Aluminiumbestehen im Wesentlichen aus einem Stehlagergehäuse undeinem messenden Innenteil mit einer Passbohrung für Pendelkugellager. Das Innenteil ist als Doppelbiegebalken-System ausgelegt und besitzt die bekannten Eigenschaften wie gute Linearität und hohe Steifigkeit. Dehnmessstreifen in Vollbrückenschaltung liefern ein kraftproportionales Signal.Ein nachgeschalteter Messverstärker aus dem HAEHNE-Programm verarbeitet die Messsignale und speist dieDMS-Vollbrücke.Abbildung ähnlichHAEHNE
