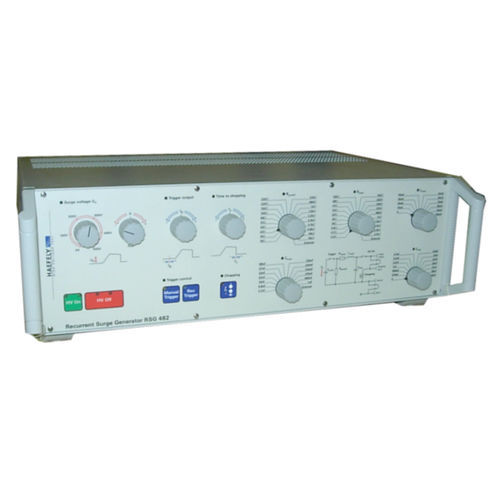

Stoßgenerator RSG 482

Der Recurrent Surge Generator 482 ist ein Auftischgerät, welches einen einstufigen Hochspannungsimpulsgenerator mit Niederspannung äquivalent abbildet. Sein breites Anwendungsspektrum umfasst die Prüfung von Modellen, die Untersuchung der Spannungsverteilung in Hochspannungswicklungen bei Impulsspannungsbelastungen und die Vorbestimmung der Schaltungsparameter bei Impulsprüfungen. Tests können schnell und zuverlässig durchgeführt werden, ohne das Bedienpersonal zu gefährden. Alle Impulskreiselemente und damit auch alle Impulskurvenformen können in weiten Grenzen mit Drehschaltern variiert werden. Durch die Wiederholfrequenz von 25 Hz kann der Spannungsimpuls auf jedem Oszilloskop als stehendes Bild beobachtet und ausgewertet werden. • Die Wiederholfrequenz von 25 Hz kann zur Verwendung mit einem handelsüblichen Oszilloskop als stehendes Bild aufgenommen werden • Alle Impulsparameter können über Drehschalter stufenweise eingestellt werden • Zusätzliche Kondensatoren und Widerstände können extern angeschlossen werden • Die Ausgangsspannung ist stufenlos einstellbar • Stufenlos einstellbare Oszilloskop-Triggerverzögerung
